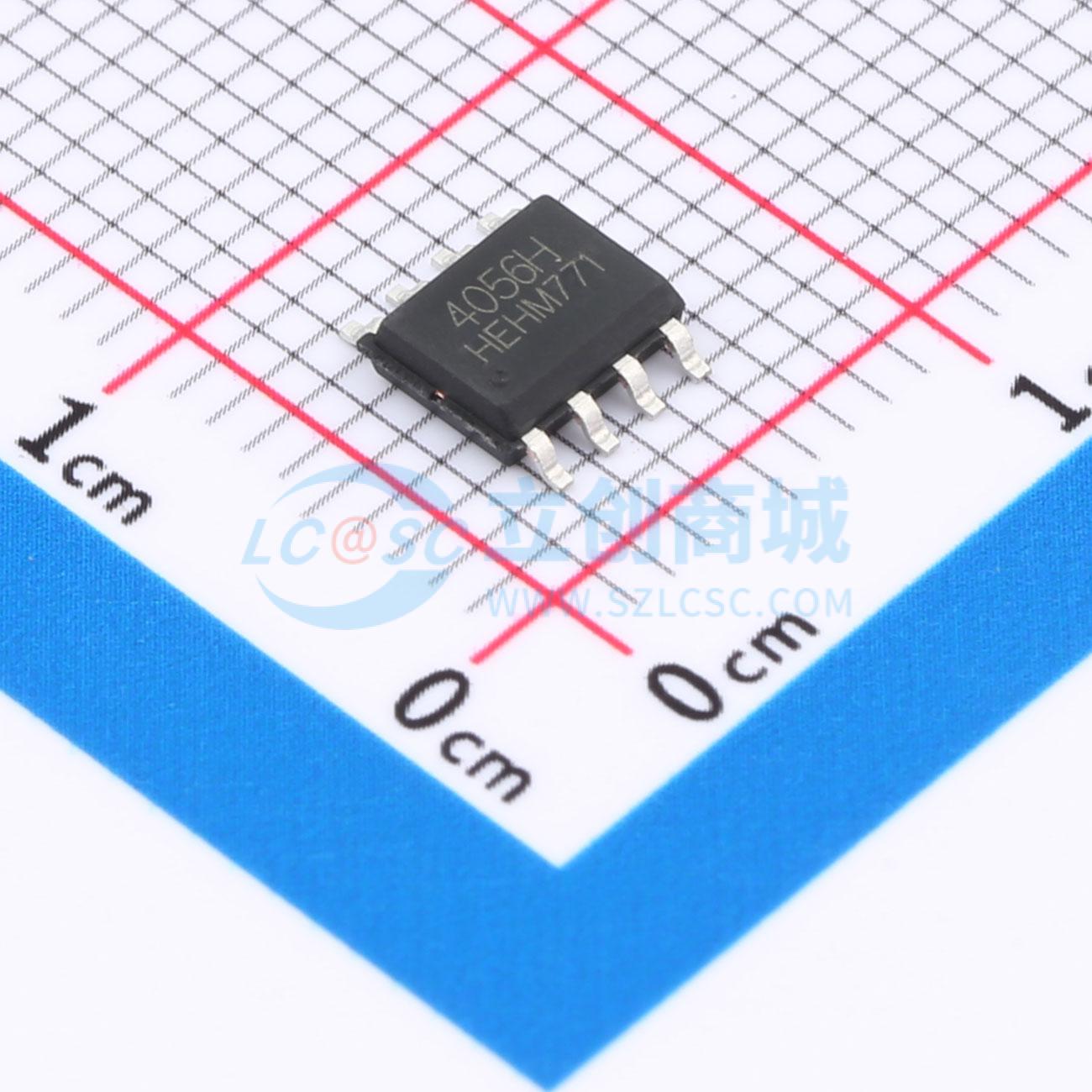

温馨提醒：图片仅供参考，商品以实物为准
HE4056H
1000mA线性锂离子电池充电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工作电压：4.5-6.0V OVP保护6.8V（耐压30V）最大充电电流1000mA
- 品牌名称
- HEERMICR(赫尔半导体)
- 商品型号
- HE4056H
- 商品编号
- C49374771
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.167125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.35V；4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 1uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；过压保护；欠压锁定；涓流充电 |
商品概述
HE4056H系列是一款输入极限耐压30V、最大充电电流1.0A的线性锂电池充电芯片，采用涓流/恒流/恒压充电方式。充电电压预设为4.2V或4.35V，充电电流可通过外部电阻设定。当电池电压达到预设值且充电电流降至设定值的C/5时，芯片停止充电并进入待机模式。移除输入电源后，芯片自动进入低功耗待机状态。该芯片适用于USB电源和适配器电源工作，其内部PMOSFET架构和防倒充电路设计，无需外部检测电阻和隔离二极管。
商品特性
- 最高输入电压：30V
- 集成固定6.8V过压锁定保护功能
- 高达1000mA可编程充电电流
- 精度达±1%的4.20V/4.35V预设充电电压
- 无需外接MOSFET、检测电阻以及隔离二极管
- 恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
- 充电状态、充电终止、无电池和故障状态显示
- 待机模式下的静态电流为1.0µA（典型值）
- 支持热插拔28V（输入端接RC吸收）
- BAT端电池正负极防反接保护
- 2.9V涓流充电门限；C/5充电终止
- 软启动限制了浪涌电流
- 工作温度范围-40℃至105℃
应用领域
- 手机
- MP3
- PDA
- 蓝牙应用
- USB接口充电器
