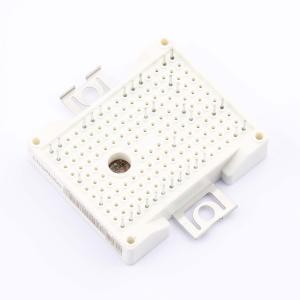

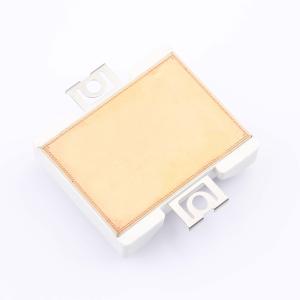

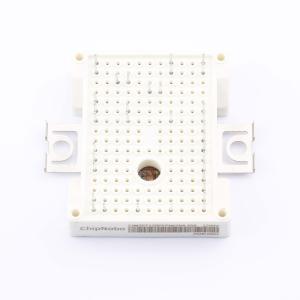

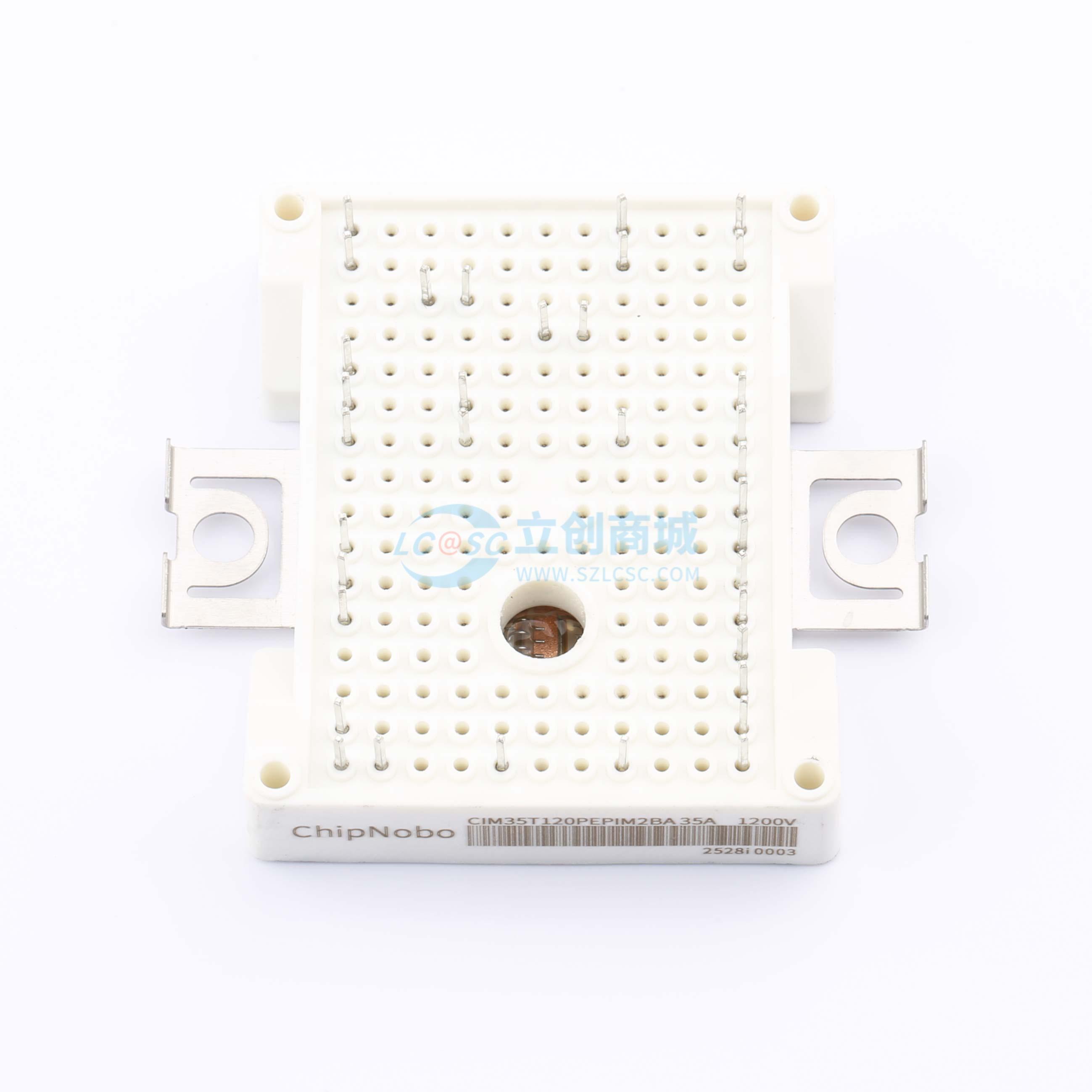

CIM35T120PEPIM2BA
1.2kV 35A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IGBT模组，电机驱动逆变器，交流直流伺服驱动放大器
- 品牌名称
- ChipNobo(无边界)
- 商品型号
- CIM35T120PEPIM2BA
- 商品编号
- C49363515
- 商品封装
- EasyPIM2B
- 包装方式
- 托盘
- 商品毛重
- 44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | IGBT模块 | |
| 耗散功率(Pd) | 180W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 35A | |
| 集电极脉冲电流(Icm) | 70A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.73V@35A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@0.25mA | |
| 栅极电荷量(Qg) | 440nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 6.15nF | |
| 输出电容(Coes) | - | |
| 反向传输电容(Cres) | 80pF | |
| 开启延迟时间(Td(on)) | 27ns | |
| 关断延迟时间(Td(off)) | 110ns | |
| 导通损耗(Eon) | 2.373mJ | |
| 关断损耗(Eoff) | 2.324mJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -40℃~+150℃ |
商品特性
- V_CES = 1200V
- I_C_nom = 35A / I_CRM = 70A
- 低开关损耗
- 低电感
- 快速开关和短拖尾电流
- 集成NTC温度传感器
- 高功率和热循环能力
- 采用低热阻的Al2O3基板
应用领域
- 逆变器用于电机驱动
- 交流和直流伺服驱动放大器
- 电源供应器
