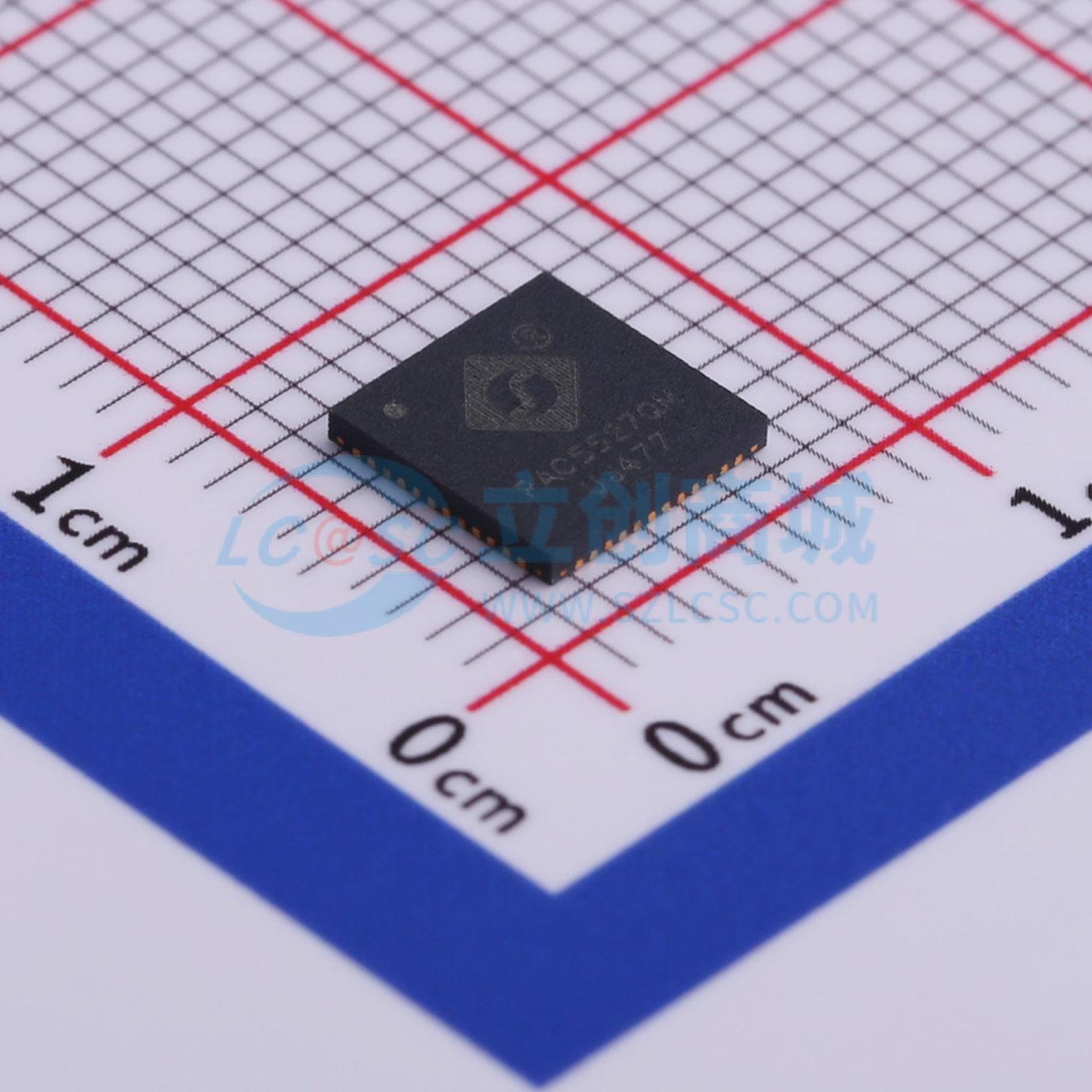

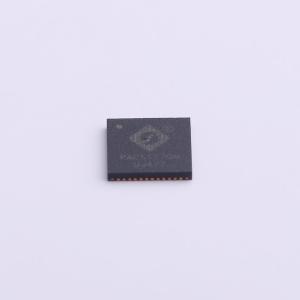

PAC5527QM

PAC5527是一款48V电源应用控制器（PAC）产品，针对电池供电的无刷直流（BLDC）电机的高速电机控制和驱动进行了优化。PAC5527集成了一个150MHz的Arm Cortex - M4F 32位微控制器内核、一个高度可配置的电源管理器、Active - Semi专有的且正在申请专利的可配置模拟前端以及专用电源驱动器，形成了市面上最紧凑的基于微控制器的电源和电机控制解决方案。

PAC5527具备128kB嵌入式闪存、32kB静态随机存取存储器（SRAM）、一个2.5MSPS的模数转换器（ADC），该ADC具有可编程自动采样功能，最多支持24个转换序列，3.3V输入输出（IO）、灵活的时钟控制系统、脉冲宽度调制（PWM）和通用定时器以及多个串行通信接口。

电源管理器为应用提供了“一体化”的高效电源管理解决方案。它具有一个电荷泵、一个升降压转换器和四个线性稳压电源。专用电源驱动器（ASPD）是为半桥、H桥、三相和通用驱动而设计的电源驱动器。可配置模拟前端（CAFE）包括差分可编程增益放大器、单端可编程增益放大器、比较器、数模转换器以及用于可编程和可互连信号采样、反馈放大和多个模拟输入信号传感器监测的输入输出接口。

• 电源管理器：
  • 用于高端栅极驱动电源的电荷泵直流/直流转换器，输入电压：6V - 48V
  • 用于低端栅极驱动电源的升降压调节器，可配置为10V或12V
  • 4个带电源和休眠管理的线性稳压器
  • 电源和温度监测、警告、故障检测
• 专有的可配置模拟前端：
  • 10个模拟前端输入输出引脚
  • 3个差分可编程增益放大器
  • 7个单端可编程增益放大器
  • 可编程过流保护和电流限制，2个10位数模转换器
  • 3个高端栅极驱动器，可编程栅极驱动电流高达1A
  • 100%占空比
  • 逐周期电流限制
  • 可配置故障保护
• 3.3V输入输出接口
• 150MHz Arm Cortex - M4F 32位微控制器内核：
  • 单周期32位×32位硬件乘法器
  • 32位硬件除法器
  • 支持数字信号处理（DSP）指令和饱和算术
  • 集成睡眠和深度睡眠模式
  • 单精度浮点单元（FPU）
  • 8区域内存保护单元（MPU）
  • 带32个中断和8级优先级的嵌套向量中断控制器（NVIC）
  • 24位系统滴答定时器（SysTick Timer）
  • 允许节能睡眠模式的唤醒中断控制器（WIC）
  • 允许低功耗运行的时钟门控
  • 用于实时系统内调试且无需断点的嵌入式跟踪宏单元（ETM）
• 存储器：
  • 128kB闪存
  • 带纠错码（ECC）的32kB静态随机存取存储器
  • 2个1kB用于制造信息的信息闪存区域
  • 1个1kB用于用户参数存储和应用配置或代码的信息闪存区域
  • 4级代码保护
• 模数转换器（ADC）：
  • 12位、2.5MSPS逐次逼近寄存器（SAR）模数转换器
  • 可编程动态触发和采样引擎（DTSE）
• 输入输出接口：
  • 16个具有三态、上拉、下拉和专用输入输出电源的通用输入输出接口
  • 7个输入输出接口可配置为模数转换器输入或数字输入输出接口
  • 可配置弱上拉和下拉
  • 可配置驱动强度（最小6mA至25mA）
  • 专用集成输入输出电源（3.3V）
  • 灵活的外设复用器，允许每个输入输出引脚配置多达8种外设功能之一
  • 灵活的中断控制器
• 灵活的时钟控制系统（CCS）：
  • 由内部1.25%振荡器产生的300MHz锁相环（PLL）
  • 20MHz环形振荡器
  • 20MHz外部时钟输入
• 定时发生器：
  • 四个16位定时器，最多32个脉冲宽度调制/捕获比较（PWM/CC）模块，16个可编程硬件死区时间发生器，高达300MHz的输入时钟用于高分辨率脉冲宽度调制
  • 16位窗口看门狗定时器（WWDT）
  • 带日历和闹钟功能的24位实时时钟（RTC）
  • 24位系统滴答定时器（SysTick Timer）
  • 2个带中断的24位通用递减定时器
  • 用于睡眠模式的唤醒定时器，时间范围从0.125s到8s
• 通信外设：
  • 3个通用同步异步收发器（USART），支持串行外设接口（SPI）或通用异步收发传输器（UART）模式，SPI主/从模式，最高25MHz，UART最高1Mbps
  • I2C主/从模式
  • CAN 2.0B控制器
  • 单 wire 调试器（SWD），联合测试行动小组（JTAG）
  • 嵌入式跟踪宏单元（ETM）
• 4级用户可配置代码保护，96位唯一ID循环冗余校验（CRC）引擎：
  • 通过硬件加速卸载通信和安全协议的软件处理
  • 可配置多项式（CRC - 16或CRC - 8）
  • 可配置输入数据宽度、输入和输出反射
  • 可编程种子值
• 物理特性：
  • 环境温度范围：-40℃至125℃，QFN 6x6mm 48引脚封装
  • 用于热管理的外露焊盘
