产品特点 FEATURES
1
电气性能优异：额定电压为DC12.0V，额定电流≤0.20max A，空载转速达6800±88rpm，50%占空比下电流≤0.05A Max、转速3100±88rpm，负载力矩50gf.cm、负载电流≤0.30(0.40max)A、负载转速5100±88rpm，堵转力矩≥190gf.cm、堵转电流≤1.3A，线圈电阻2.340~2.410Ω，线圈电感500~510μH，起动电压≤6VDC，性能稳定可靠，支持PWM调速（正调速）、正反转（重新上电切换）、刹车（BR悬空）功能，FG端输出方波信号便于转速监测。
2
工艺精良：磁环与铁壳间涂K538胶水粘接，铁壳振动量≤200mg；PCB焊点电子元件经三防漆处理，刻字功率设为0.00且不刻透电泳层，通过48小时盐雾实验；机壳电泳黑色，含油轴承规格为φ7*φ2.3*12mm（内径公差+0.002/-0.003），定位套管φ4*φ2.3*9mm，采用ZHI.5-6P立式贴片针座，绕组顺序明确（U相：1逆-4逆-7逆；V相：2逆-5逆-8逆；W相：3逆-6逆-9逆），端子定义清晰（VCC、GND、FG、PWM、F/R、BR），旋转方向支持CW/CCW。
3
控制精准：绕组顺序与端子定义清晰，可实现稳定的转速、力矩控制，适配多种需要调速、正反转、刹车功能的设备场景。
使用场景 APPLICATIONS
适用于小型家电（如风扇、空气净化器、加湿器）、办公设备（打印机、扫描仪）、智能玩具、电动工具、智能家居（智能窗帘电机、智能门锁驱动）、医疗设备（小型泵、检测仪器）、工业自动化（小型输送、分拣设备）等领域，尤其适合对转速稳定性、力矩控制精度、低功耗及长寿命有要求的场景，如需要精准调速、正反转切换、刹车功能的设备驱动。
注意事项 PRECAUTIONS
1
电气安全：电源线必须良好接地，避免漏电；接触产品时需佩戴静电环，防止静电损坏元件。
2
工艺与检测：磁环与铁壳间需涂K538胶水粘接，铁壳振动量≤200mg；PCB焊点需做三防漆处理，刻字需通过48小时盐雾实验；检测时使用对应工具（万用表、转速仪、电流表等），确保电流、转速、力矩等参数符合标准（如空载转速6800±88rpm、负载转速5100±88rpm等）。
3
操作规范：接线需按端子定义（VCC、GND、FG、PWM、F/R、BR）及绕组顺序（U、V、W相），PWM调速需控制占空比，F/R切换正反转需重新上电，BR悬空实现刹车；使用前需检测电气性能（如堵转力矩、线圈电阻、电感等），确保参数达标。
4
运输存储：避免剧烈震动，防止铁壳振动量超标；存储环境需干燥、无尘，避免三防漆失效或焊点氧化。

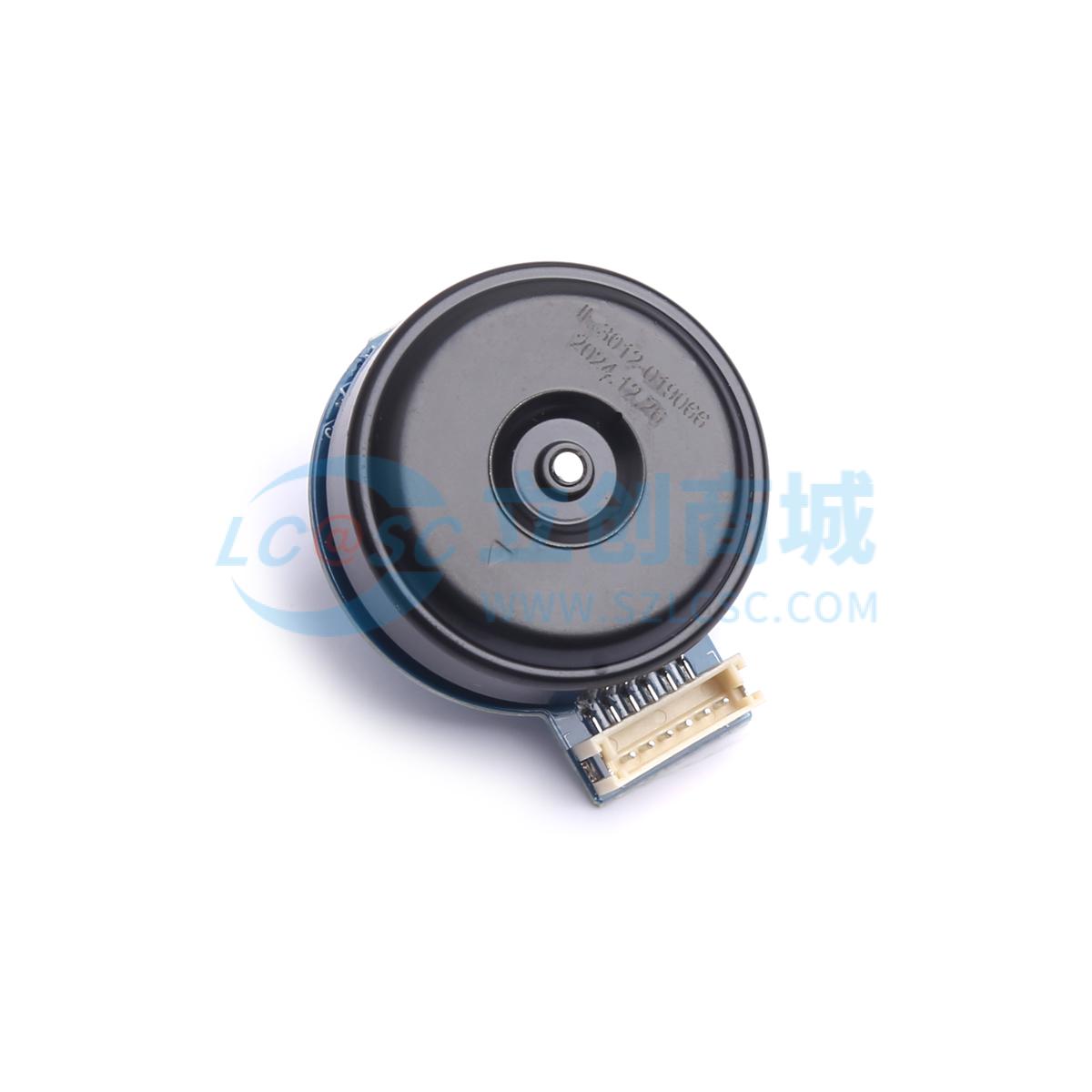

无刷电机
价格：￥24.47
购买数量
个
(40个/托盘，最小起订量1个，递增量：1)
