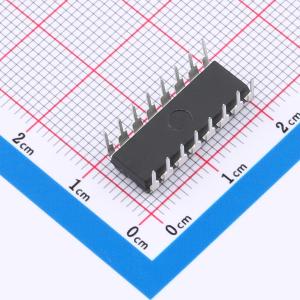

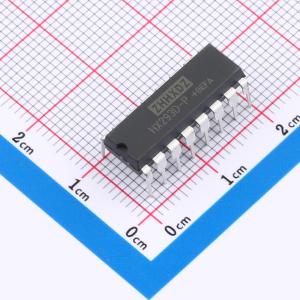

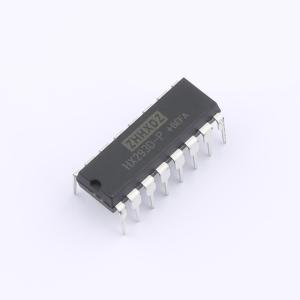

温馨提醒：图片仅供参考，商品以实物为准
HX293D-P
推挽式四通道驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该设备是一款单片集成的高压、大电流四通道驱动器，旨在接受标准的DTL或TTL逻辑电平。它能够驱动电感负载，如继电器、螺线管、直流电机和步进电机，以及开关功率晶体管。为便于在两种桥接配置中使用，每对通道都配备了一个使能输入。此外，逻辑电路有单独的电源输入，允许在较低电压下工作。内部还包含钳位二极管以提高性能。该设备适用于高达5kHz频率的开关操作。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX293D-P
- 商品编号
- C49339803
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动通道数 | 4 | |
| 灌电流(IOL) | 600mA | |
| 拉电流(IOH) | 600mA | |
| 工作电压 | 4.5V~36V | |
| 上升时间(tr) | 250ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 250ns | |
| 特性 | 过热保护(OPT) | |
| 输入高电平(VIH) | 2.3V | |
| 输入低电平(VIL) | 1.5V | |
| 静态电流(Iq) | 2mA |
