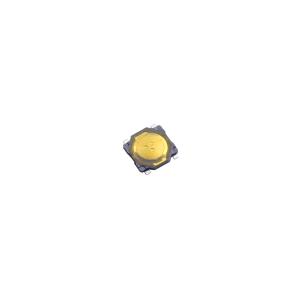

YIZHI(逸致) YZA-053 3.7*3.7*0.35MM薄膜开关
- 工业品
价格：￥0.073123
原价：￥ 0.0881
500+￥0.068973￥0.0831
10000+￥0.058598￥0.0706
50000+￥0.056523￥0.0681
- 品牌名称
- YIZHI(逸致)
- 商品型号
- YZA-053
- 商品编号
- C49339757
- 商品毛重
1克(g)
广东仓8,900
购买数量
个
(10000个/圆盘，最小起订量50个，递增量：50)
总价金额：
￥0.00近期成交14单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
YIZHI(逸致) YZA-053 3.7*3.7*0.35MM薄膜开关是一款高可靠性、小型化的轻触开关，适用于对空间和性能要求较高的电子设备。其主要特点包括：
1
小型化设计：尺寸为3.7×3.7×0.35mm，体积小巧，适合用于空间受限的精密电子产品中。
2
高精度制造：采用精密模具成型，关键尺寸公差控制在±0.05mm以内，确保装配一致性与电气性能稳定。
3
多层结构复合材料：由LCP（液晶聚合物）、磷铜弹片、不锈钢端子及聚酰胺薄膜等组成，具备良好的机械强度、耐腐蚀性和电接触稳定性。
4
优异电气性能：接触电阻≤100mΩ，绝缘电阻≥100MΩ，耐电压达250VAC，满足工业级应用需求。
5
高寿命设计：开关寿命可达10万次以上，在12VDC/50mA负载下连续测试仍保持低接触电阻和稳定动作力。
6
良好环境适应性：可在-20℃至70℃温度范围内正常工作，存储温度范围宽达-25℃至85℃，具备出色的耐寒、耐热、耐湿及抗硫化氢/二氧化硫能力。
7
低抖动特性：ON/OFF触点抖动均≤5ms，有效减少信号误触发，提升系统响应稳定性。
8
可靠焊接性能：支持波峰焊与回流焊工艺，焊接温度上限265℃，浸焊时间不超过5秒，可焊性≥90%。
9
标准化封装：采用编带包装，每盘10,000pcs，便于自动化贴装（如PANASERT RH6插入机），提高生产效率。
10
严格质量管控：符合ISO标准流程，通过多项环境与机械测试验证，适用于医疗、消费电子、汽车电子等严苛场景。
使用场景 APPLICATIONS
该型号薄膜开关广泛应用于对微型化、高可靠性有要求的各类电子设备中，具体适用场景包括：
1
消费电子产品：如智能手表、蓝牙耳机、便携式充电器、TWS耳机、可穿戴设备中的按键控制模块。
2
医疗器械：用于血糖仪、血压计、心率监测仪等小型医疗仪器上的功能选择或确认键。
3
工业控制设备：如PLC人机界面、传感器面板、自动化仪表上的微小操作按钮。
4
汽车电子系统：车载信息娱乐系统、空调控制面板、座椅调节按钮等内部集成按键。
5
家用电器：高端洗衣机、微波炉、咖啡机等设备的触摸式控制区域。
6
通信设备：路由器、交换机、光猫等网络终端设备的复位或状态指示按键。
7
物联网设备：智能家居控制器、安防报警器、门禁系统中的物理输入单元。
由于其超薄结构、低功耗、长寿命和良好环境适应性，特别适合需要频繁操作且空间紧张的应用场合。
注意事项 PRECAUTIONS
为确保YIZHI YZA-053薄膜开关的正常使用与长期可靠性，请注意以下事项：
1
焊接规范：
2
浸焊温度不得超过265℃，时间控制在5秒以内；
3
使用烙铁焊接时，温度不应超过280℃，持续时间不超过3秒；
4
预热温度建议不超过110℃，预热时间不超过60秒；
5
助焊剂面积应限制在PCB厚度的1/2以内，避免助焊剂残留影响性能。
6
后处理禁止操作：
7
开关焊接后严禁使用溶剂清洗，以免损坏表面涂层或导致短路；
8
焊接完成后不要立即对开关顶部施加压力或机械冲击，防止弹片变形。
9
存储条件：
10
应保存于-20℃至50℃、相对湿度35%~70%的环境中，避免高温高湿及腐蚀性气体；
11
建议原包装密封存放，交货后最长保存期限为6个月。
12
装配要求：
13
不得堆叠已焊接的PCB板，防止压伤开关；
14
推荐使用PANASERT RH6标准插入机进行自动化装配（N型钉）；
15
安装孔位需参照图纸标注尺寸，确保定位准确。
16
使用环境限制：
17
避免长时间暴露于强静电、剧烈振动或液体溅射环境中；
18
若需在恶劣环境下使用，建议增加防护罩或密封措施。
19
包装检查：
20
每卷盘内不得缺少任何开关，末端需预留至少15个空缺位并以45°角裁切胶带固定；
21
编带长度方向非平行度不超过1mm/100mm，累计误差≤±0.20mm（任意10个棘轮孔）。
22
电气连接：
23
确保端子与PCB焊盘可靠连接，避免虚焊或冷焊现象；
24
在高频率操作场景下，建议配合去抖电路或软件滤波处理。
