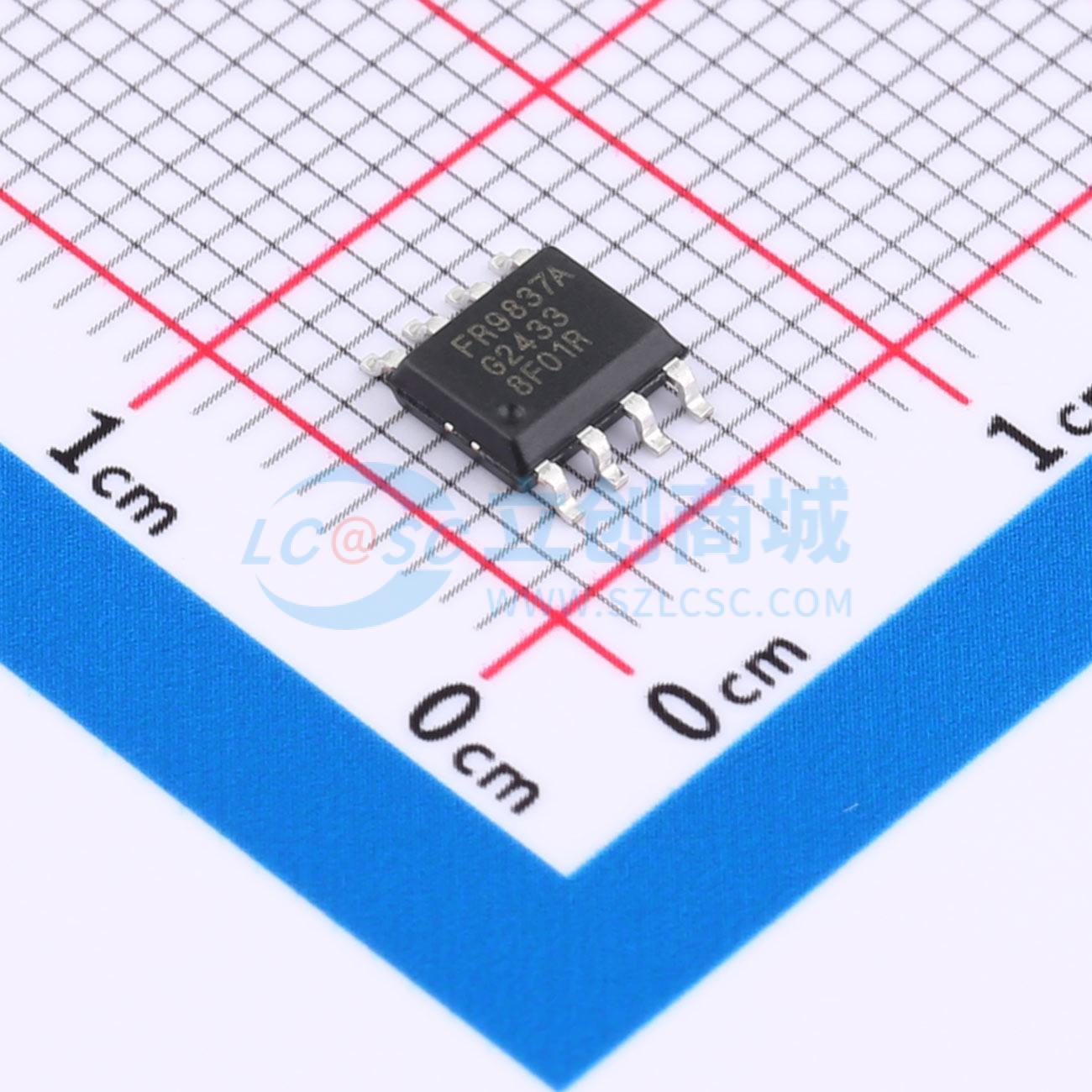

温馨提醒：图片仅供参考，商品以实物为准
FR9837ASP
降压型 5A 3.5V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工作电压：40V； 输出电流：5A； 开关频率：200kHz to 2.5MHz Adj
- 品牌名称
- FITIPOWER(天钰)
- 商品型号
- FR9837ASP
- 商品编号
- C49338571
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.23444克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~40V | |
| 输出电压 | - | |
| 输出电流 | 5A | |
| 开关频率 | 200kHz~2.5MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；可调软启动；过流保护；打嗝限流 |
商品概述
FR9837A是一款异步降压型DC/DC转换器，提供3.5V至40V的宽输入电压范围和5A连续负载电流能力。其宽可调开关频率范围允许优化效率或外部元件尺寸。在轻载条件下，FR9837A可工作在省电模式，以支持高效率并降低功耗。其故障保护功能包括逐周期限流、输入欠压锁定、输出过压保护和热关断。此外，软启动功能可防止开启时的浪涌电流。该器件采用电流模式控制方案，提供快速瞬态响应。内部补偿功能减少了外部补偿元件，简化了设计过程。在关断模式下，电源电流小于1.3μA。FR9837A采用SOP-8（带散热焊盘）封装，具有良好的导热性能。
商品特性
- 宽输入电压范围：3.5V至40V
- 5A输出电流
- 输出电压可调低至0.75V
- 90mΩ高侧MOSFET
- 电流模式控制
- 200kHz至2.5MHz可调开关频率
- 100μA工作静态电流
- 1.3μA关断电流
- 外部可调软启动或内部0.6ms软启动
- 输入欠压锁定
- 逐周期限流
- 打嗝式短路保护
- 输出过压保护
- 带自动恢复功能的过温保护
- SOP-8（带散热焊盘）封装
应用领域
- 工业电源
- 汽车电池调节
- 电信和数据通信系统
- 电池供电系统
