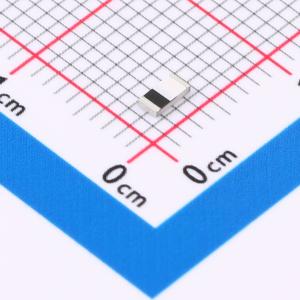

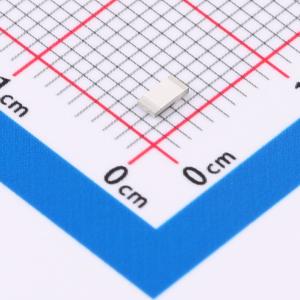

温馨提醒：图片仅供参考，商品以实物为准
BW2.4MNS3216
贴片天线
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2.4G 蓝牙 WiFi PCB内置小体积贴片全向天线
- 商品型号
- BW2.4MNS3216
- 商品编号
- C49330089
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.029646克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 天线 | |
| 天线类型 | 贴片天线 | |
| 中心频率 | 2.45GHz | |
| 带宽 | 100MHz | |
| 增益 | 1.85dBi | |
| 阻抗 | 50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 功率 | 50W | |
| 工作温度 | -45℃~+85℃ | |
| 长度 | 3.2mm | |
| 宽度 | 1.6mm | |
| 高度 | 0.6mm |
商品概述
BW2.4MNS3216是一款常用于无线通信的贴片天线，具有高集成度以节省空间，其紧凑的设计使其适合小型化设备。该天线直接印制在SMD上，占用空间小，采用SMD工艺一次性制作，无需额外天线组件，适合批量生产。工作频率范围为2400~2500MHz，辐射结构为360°全向，尺寸为3.2mm × 1.6mm × 0.6mm，符合RoHS与REACH规定。广泛应用于物联网、消费电子和工业设备等模块中。
