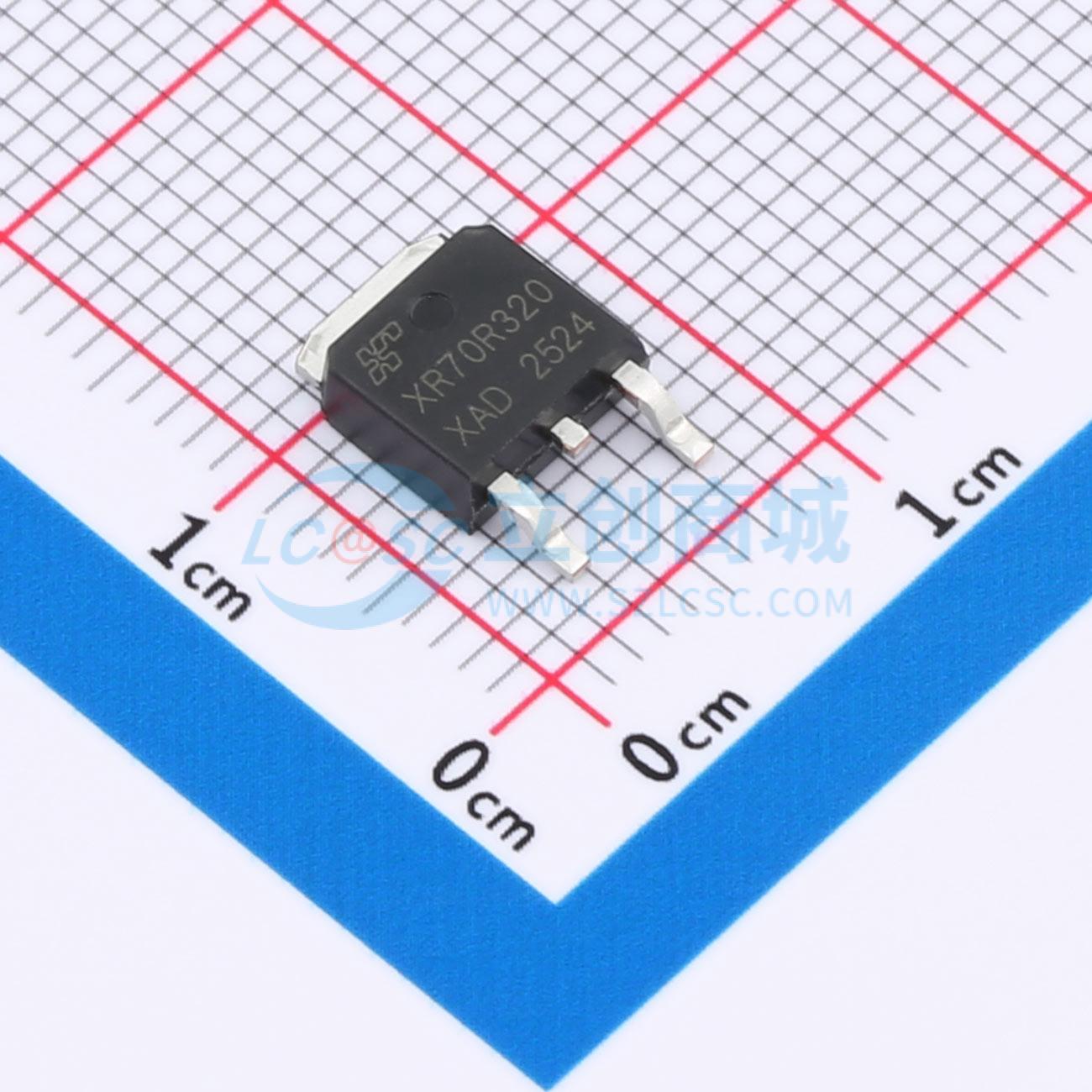

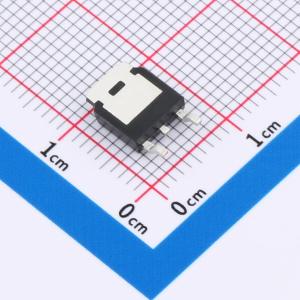

温馨提醒：图片仅供参考，商品以实物为准

XR70R320

700V超结功率MOSFET

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 使用超级结技术设计，可提供出色的导通电阻（RDS(ON)）和低栅极电荷。这款超级结MOSFET适用于行业AC-DC开关电源（SMPS）的功率因数校正（PFC）、AC/DC电源转换和工业电源应用。符合RoHS和绿色产品要求，100%保证雪崩耐量（EAS），具备完整功能可靠性认证。
品牌名称: XNRUSEMI(新锐)
商品型号: XR70R320
商品编号: C49328951
商品封装: TO252-3L
包装方式: 编带
商品毛重: 0.5945克(g)

商品参数

商品概述

XR70R320采用超级结技术进行设计，可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。这款超级结MOSFET满足行业对功率因数校正（PFC）、AC/DC电源转换和工业电源应用的AC-DC开关模式电源（SMPS）要求。 XR70R320符合RoHS标准和绿色产品要求，100%经过雪崩耐量（EAS）测试，具备完整功能可靠性认证。

商品特性

超低栅极电荷
100%雪崩耐量(EAS)保证
提供绿色环保器件
出色的CdV/dt效应抑制
先进的沟槽栅超级结技术

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	场效应管(MOSFET)
	数量	1个N沟道
	漏源电压(Vdss)	700V
	连续漏极电流(Id)	12A
	导通电阻(RDS(on))	320mΩ@10V
	耗散功率(Pd)	26W

	属性	参数值
	阈值电压(Vgs(th))	4V
	栅极电荷量(Qg)	26nC@10V
	输入电容(Ciss)	753pF
	反向传输电容(Crss)	1.4pF
	工作温度	-55℃~+150℃
	输出电容(Coss)	40pF
