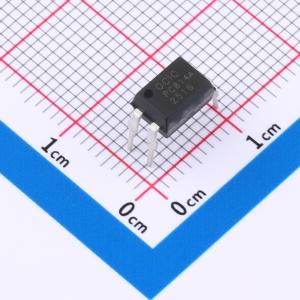

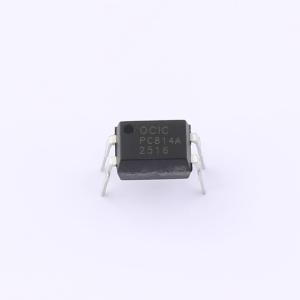

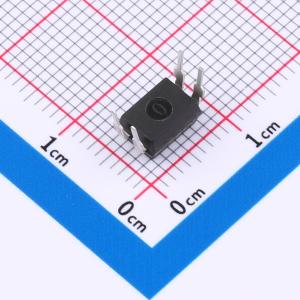

CYPC814A
DC 5kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款由两个发光二极管和一个光电晶体管组成的光电耦合器。四引脚封装，有两种材料（铜脚、铁脚；铜脚尾缀-G）和两种形式（DIP、SMD）。
- 品牌名称
- OCIC(卓睿科)
- 商品型号
- CYPC814A
- 商品编号
- C49318250
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.424克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 负载电压 | 80V | |
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 20% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
CYPC814是一款由两个发光二极管和一个光电晶体管组成的光电耦合器，采用四引脚封装，提供两种材料（铜脚、铁脚；铜脚尾缀-G）和两种形式（DIP、SMD）。
商品特性
- 电流转换比范围：20~300% （IF =5mA, VCE =5V）
- 输入-输出隔离电压高：5000Vrms
- 集电极-发射极击穿电压 BVCEO ≥ 80V
- 符合欧盟REACH和RoHS标准
应用领域
- 开关电源
- 智能电表
- 工业控制
- 办公设备
