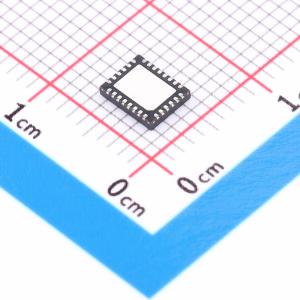

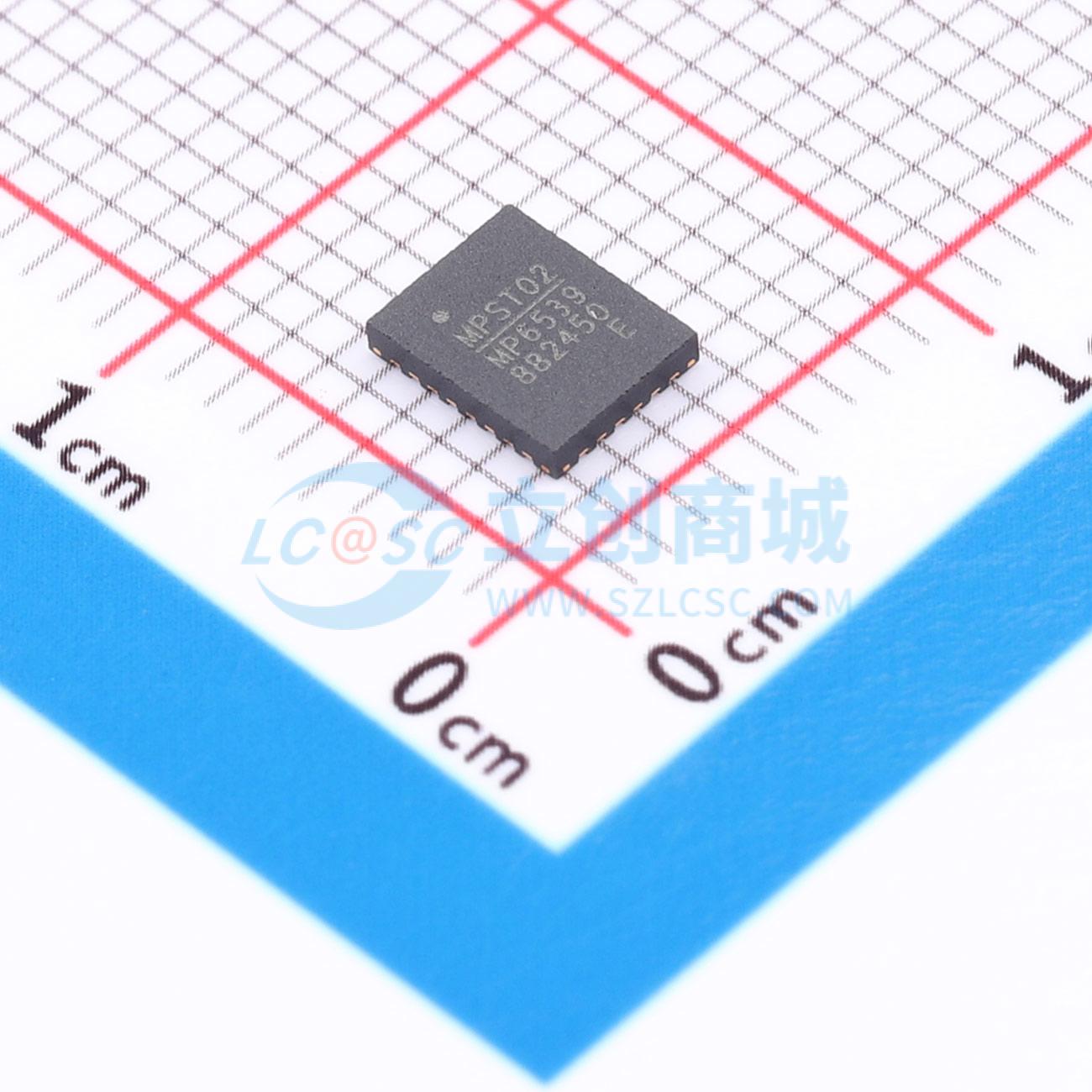

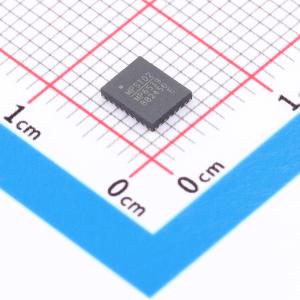

MPQ6539GVE-AEC1-Z
MPQ6539GVE-AEC1-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ6539GVE-AEC1-Z
- 商品编号
- C49309924
- 商品封装
- QFN-28(4x5)
- 包装方式
- 编带
- 商品毛重
- 13.05克(g)
商品参数
参数完善中
商品概述
MPQ6539-AEC1是一款专为三相无刷直流（BLDC）电机驱动应用设计的栅极驱动器IC，可驱动由六个N沟道功率MOSFET组成的三个半桥，最高支持80V工作电压。MPQ6539-AEC1使用自举（BST）电容（CBST）为高侧MOSFET（HS-FET）驱动器生成电源电压；如果输出长时间保持高电平，内部电荷泵可维持高侧（HS）栅极驱动器工作。完整的保护功能包括可配置过流保护（OCP）、可调死区（DT）控制、欠压锁定（UVLO）和热关断。MPQ6539-AEC1采用带裸露散热焊盘和可润湿侧翼的QFN-28 (4mmx5mm)封装，符合AEC-Q100 Grade 1等级要求。
商品特性
- 支持80V工作电压
- 自举（BST）电压最高可达100V
- 内置低压差线性稳压器（LDO），可配合外部NPN晶体管满足大电流驱动需求
- 集成电流检测（CS）放大器
- 适用于电池供电应用的低功耗睡眠模式
- 可配置外部MOSFET过流保护（OCP）
- 可调死区（DT）控制，防止直通
- 热关断和欠压锁定（UVLO）保护
- 故障指示输出
- 采用热增强型表面贴装QFN-28 (4mmx5mm)封装，带裸露散热焊盘和可润湿侧翼
- 符合AEC-Q100 Grade 1等级要求
应用领域
- 三相无刷直流（BLDC）电机和永磁同步电机（PMSM）
- 电钻
- 电动自行车
