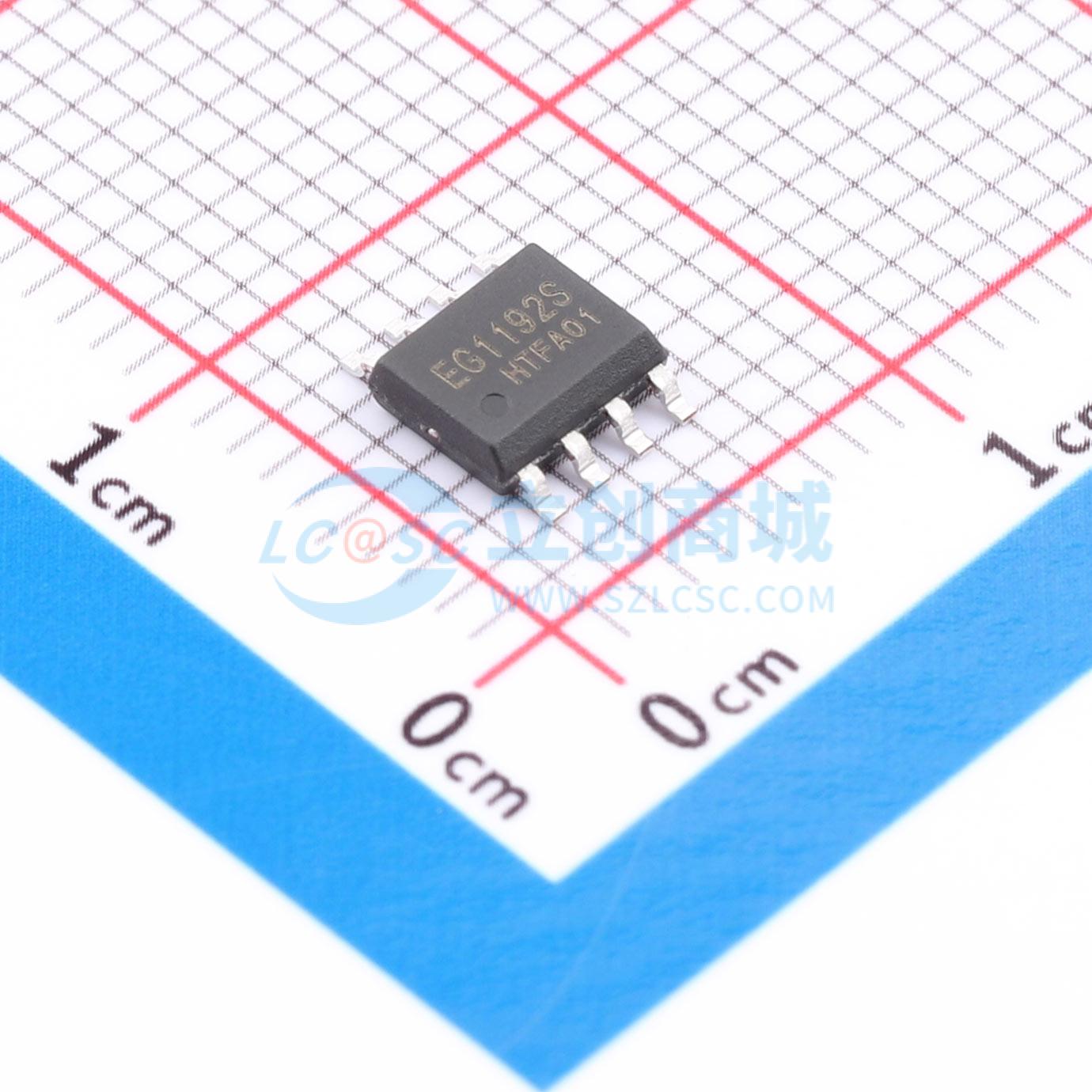

EG1192S
降压型 3A 10V~100V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG1192S
- 商品编号
- C49307690
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 1.688957克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 10V~100V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 110kHz | |
| 工作温度 | -45℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
EG1192S是一款宽输入电压范围的降压型DC-DC电源管理芯片，内部集成了使能开关控制、基准电压源、误差放大器、过热保护、限流保护和短路保护等功能，非常适用于宽输入电压的降压应用。该芯片具备零功耗使能控制功能，可显著减少外部元件数量，更适用于电池供电场合，具有很高的方案性价比。
商品特性
- 通过使能引脚关断实现零功耗
- 宽输入电压范围：10V至100V
- 最大输出电流：3A
- 内部集成功率MOSFET
- 外部元件数量少
- 输出短路保护
- 温度保护
- 逐周期电流限制
- 输出电压灵活可调且可靠
- ESOP8封装
应用领域
- 扭扭车控制器
- 快速充电电源
- 电动车辆控制器
- 逆变器系统
- 工业控制系统
