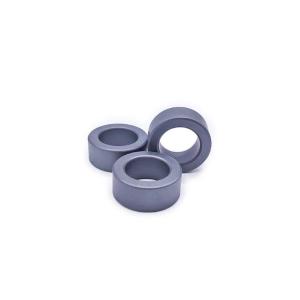

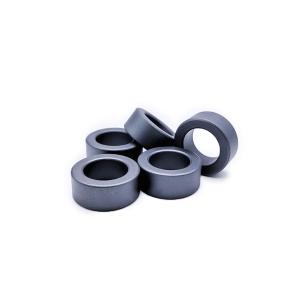

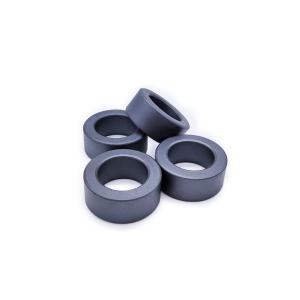

抗干扰铁氧体镍锌磁环T36*15*23
- 工业品
价格：￥3.29价格含税（税率13%）
10+￥3.09
200+￥2.59
- 商品型号
- T36*15*23
- 商品编号
- C49307923
- 商品毛重
44.778571克(g)
广东仓262
购买数量
个
(40个/托盘，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交3单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
本产品为JINGXINGTIANCI(净行天磁)品牌抗干扰铁氧体镍锌磁环，型号T36×15×23，采用高性能镍锌铁氧体材料制成，具有优异的电磁屏蔽和滤波性能。
2
尺寸规格为外径36±1.5mm、内径15±0.5mm、高度23±0.7mm，适用于多种线缆和信号传输线路的安装需求。
3
材料具备高初始磁导率（μi ≥20@0.1MHz），低损耗因子（tanδ ≤2×10⁻⁴），在1-500MHz频率范围内表现出良好的阻抗特性，有效抑制共模和差模噪声。
4
阻抗-频率曲线显示其阻抗随频率升高而显著上升，在100MHz以上达到百欧级别，适合高速数字信号及通信系统的EMI抑制。
5
经过严格测试验证，满足RoHS与REACH环保标准，符合ISO9001:2015质量管理体系认证要求，确保产品质量稳定可靠。
6
表面光滑无毛刺，断口面积≤1mm²，总缺陷面积≤2mm²，深度≤0.4mm，毛刺长度≤0.2mm，外观品质优良，适配自动化装配流程。
使用场景 APPLICATIONS
1
广泛应用于工业控制设备、电源模块、通信设备、计算机外围接口等需要抑制电磁干扰（EMI）的场合。
2
适用于数据线、电源线、信号线等电缆的外部套接或穿绕，用于抑制开关电源、变频器、电机驱动器等产生的共模噪声。
3
在医疗电子设备、安防监控系统、汽车电子系统中可作为关键EMC防护组件，提升整体系统的电磁兼容性。
4
可用于各类PCB板级滤波设计，配合电容形成LC滤波网络，增强对射频干扰的抑制能力。
5
特别适用于工作频率在1MHz至500MHz范围内的应用场景，如以太网、USB、HDMI、RS485等高速信号传输线路。
注意事项 PRECAUTIONS
1
使用前请确认线缆直径是否小于磁环内径（15±0.5mm），避免强行穿入导致变形或损坏。
2
磁环应尽量靠近干扰源或负载端安装，以获得最佳滤波效果；多个磁环串联使用时需注意阻抗叠加效应。
3
不建议在高温环境（>140℃）下长期使用，以免影响材料稳定性及磁性能退化。
4
安装过程中避免剧烈撞击或机械应力，防止磁环开裂或破损。
5
本产品为非极性元件，无需区分正负极，但需保证缠绕圈数一致以实现预期阻抗值。
6
储存时应避免潮湿、腐蚀性气体环境，推荐存放于干燥通风处，防止氧化或吸湿影响电气性能。
7
如需定制特殊尺寸或批量采购，请联系厂家获取技术支持与报价。
