9.8折

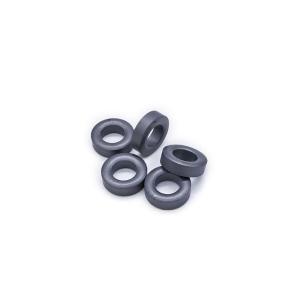

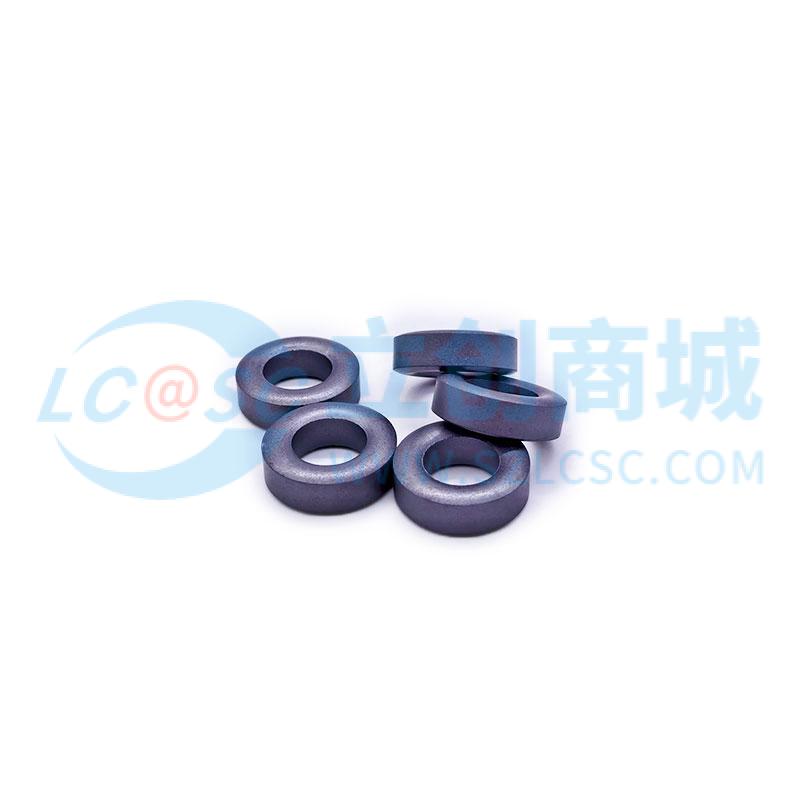

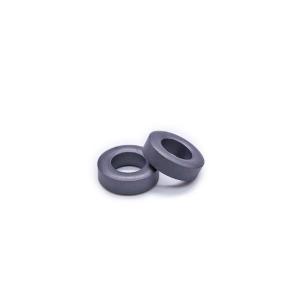

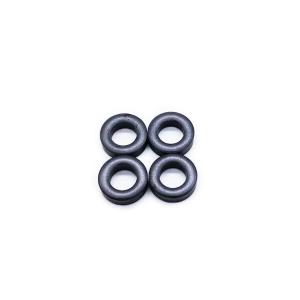

抗干扰铁氧体镍锌磁环T18*6*10
- 工业品
价格：￥0.430024
原价：￥ 0.4388
- 商品型号
- T18*6*10
- 商品编号
- C49307898
- 商品毛重
4.472034克(g)
外径
高度
内径
广东仓3,465
购买数量
个
(590个/托盘，最小起订量5个，递增量：5)
总价金额：
￥0.00近期成交6单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
本产品为JINGXINGTIANCI(净行天磁)品牌抗干扰铁氧体镍锌磁环，型号T18×6×10，采用优质镍锌铁氧体材料制成，具有优异的电磁干扰抑制性能
2
尺寸规格为外径18±0.5mm、内径6±0.4mm、高度10±0.5mm，结构紧凑，适合多种线缆和电路布局需求
3
阻抗频率特性曲线显示其在1MHz至1000MHz范围内阻抗随频率上升显著，尤其在中频段（10-100MHz）表现出良好的滤波能力，有效抑制共模噪声
4
材料初始磁导率约为20（在0.1MHz下），比损耗因子为2-5×10⁻⁴，具备较低的介电损耗和较高的饱和磁通密度（330/1600A/m），确保高稳定性与可靠性
5
通过RoHS和REACH环保认证，符合国际电子元件环保标准，适用于对环境要求严格的应用场景
6
经过严格测试，平均阻抗Z1（25kHz）为26.84Ω，Z2（100MHz）为76.78Ω，满足工业级电气性能要求
7
表面无明显缺陷，单处缺陷面积≤1mm²，总缺陷面积≤2mm²，毛刺长度≤0.2mm，外观质量优良
使用场景 APPLICATIONS
1
广泛应用于通信设备、电源模块、数据传输线路等需要抑制电磁干扰（EMI）的场合
2
适用于高速信号线、USB接口、HDMI线、以太网线等数字信号传输系统中的共模噪声抑制
3
可用于开关电源、变频器、电机驱动器等电力电子设备中，减少电磁辐射，提升系统稳定性
4
适合安装于PCB板边缘或线束上，作为小型化EMI滤波组件，帮助产品通过EMC认证
5
在医疗电子、汽车电子、工业自动化控制等领域也有广泛应用，保障信号完整性与设备安全运行
注意事项 PRECAUTIONS
1
使用前请确认线缆直径是否小于磁环内径（6mm），避免强行穿入导致变形或损坏
2
磁环应安装在靠近干扰源或信号输出端的位置，以获得最佳抑制效果
3
不建议将磁环用于大电流直流线路，以免因磁饱和降低滤波效率
4
安装时注意方向，虽然该磁环无极性，但双绕或多匝使用时需保持一致绕向
5
长期工作温度不应超过材料耐温范围（>110℃），避免高温老化影响性能
6
存储时应避免受潮、强磁场环境及机械冲击，推荐存放于干燥通风处
7
如需批量使用，请参考检验数据表中实测值进行选型匹配，确保一致性
