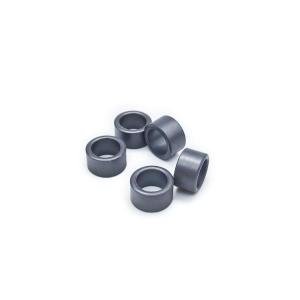

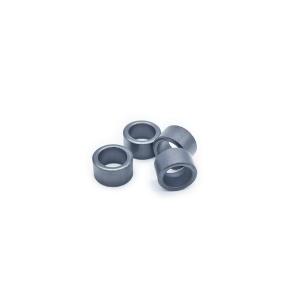

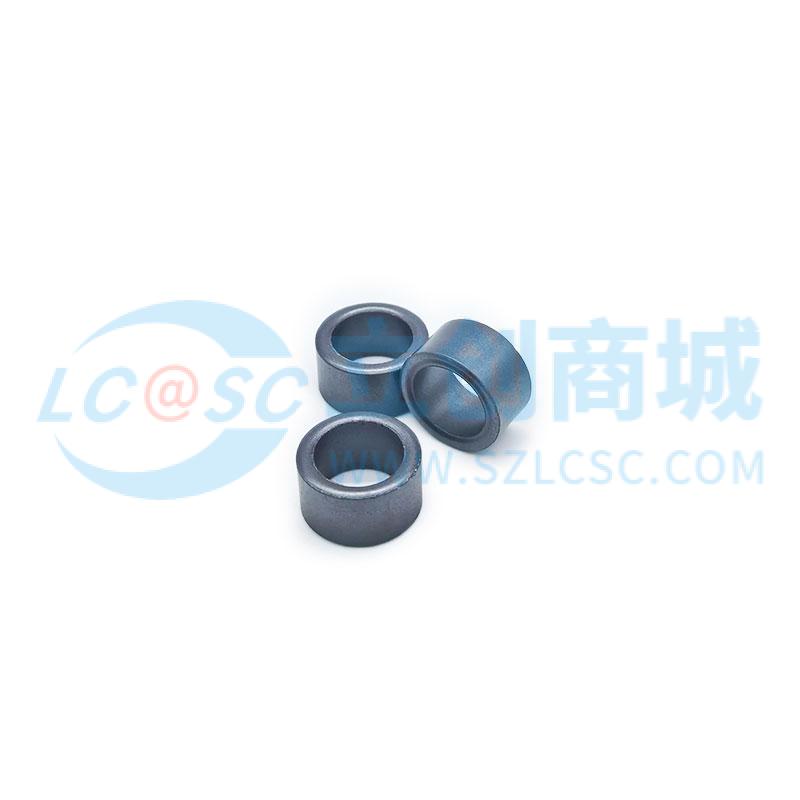

抗干扰铁氧体镍锌磁环T14*8*10
- 工业品
价格：￥0.422968
原价：￥ 0.4316
50+￥0.401408￥0.4096
1000+￥0.347508￥0.3546
5000+￥0.336728￥0.3436
- 商品型号
- T14*8*10
- 商品编号
- C49307885
- 商品毛重
2.7392克(g)
外径
高度
内径
广东仓4,840
购买数量
个
(250个/袋，最小起订量5个，递增量：5)
总价金额：
￥0.00近期成交8单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
本产品为JINGXINGTIANCI(净行天磁)品牌抗干扰铁氧体镍锌磁环，型号T14*8*10，采用高性能镍锌铁氧体材料制成，具备优异的电磁屏蔽与滤波性能。
2
尺寸规格精确：外径A=14±0.5mm，内径B=8±0.4mm，高度C=10±0.4mm，适用于多种线缆直径的穿绕需求。
3
初始磁导率μi≥20%，在1MHz频率下表现出良好的阻抗特性，适合用于抑制中频至超高频段（1-500MHz）的共模噪声。
4
阻抗-频率曲线显示，在100MHz时阻抗可达70Ω以上，有效抑制射频干扰（RFI）和电磁干扰（EMI），提升系统稳定性。
5
材料具有高饱和磁通密度（330mT/1600A/m）、低矫顽力（HC≤35A/m）及良好温度稳定性（>110°C），确保长期可靠运行。
6
通过RoHS与REACH环保认证，符合国际电子元器件环保标准，安全无毒，适用于各类工业及消费类电子产品。
7
检验数据显示平均电感值L≈21.85μH，Q值稳定在22左右，Z1（25kHz）≥15Ω，Z2（100MHz）≥55Ω，满足高标准电磁兼容要求。
使用场景 APPLICATIONS
1
广泛应用于通信设备、电源适配器、数据传输线缆（如USB、HDMI、以太网）等场景中的EMI滤波。
2
适用于服务器、交换机、路由器等网络设备的信号线与电源线抗干扰处理。
3
在医疗电子设备、工业控制装置、汽车电子系统中作为关键的噪声抑制元件。
4
可用于音频放大器、显示器、充电器等消费电子产品的电磁兼容设计中。
5
适合需要高可靠性与小型化解决方案的电子系统中使用。
6
特别适用于工作频率范围在1MHz至500MHz之间的电路系统，有效降低共模电流引起的辐射干扰。
注意事项 PRECAUTIONS
1
使用前请确认线缆直径是否小于磁环内径（8mm），避免强行穿入导致磁环破损或变形。
2
建议在线缆上缠绕2-3圈以增强滤波效果，但需注意不要过度缠绕造成机械应力集中。
3
不宜在高温环境（超过110°C）或强腐蚀性气氛中长时间使用，以免影响材料性能。
4
本产品为非磁性金属结构，不适用于直流大电流场合，仅用于交流干扰抑制。
5
存放时应避免受潮、挤压和阳光直射，建议保存于干燥通风环境中。
6
安装过程中避免使用尖锐工具接触表面，防止划伤或产生缺陷影响电气性能。
7
若需批量应用，请提前进行样品测试验证其在实际电路中的阻抗匹配与衰减效果。
