9.8折

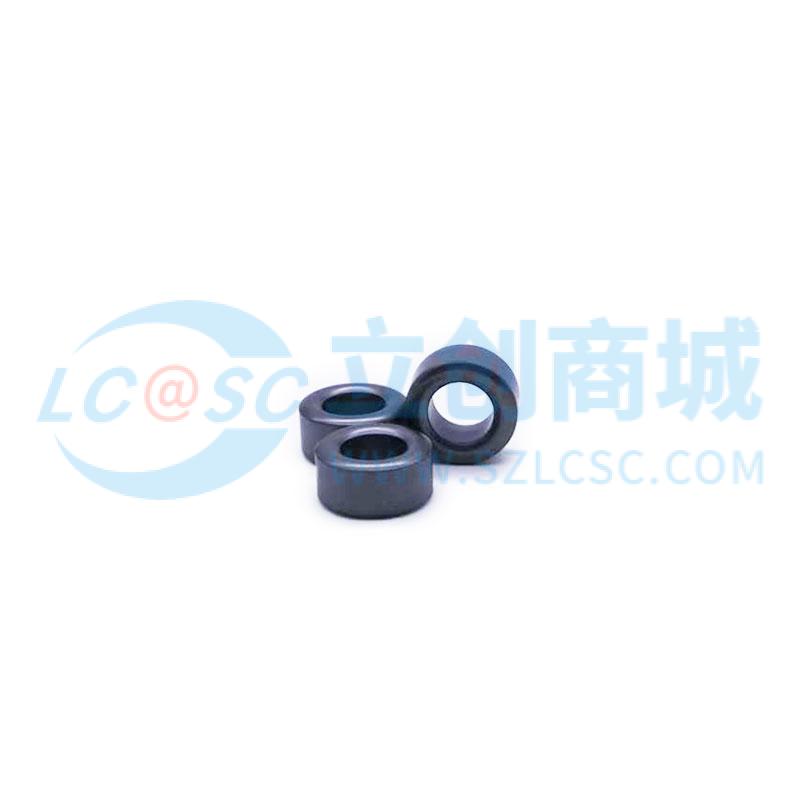

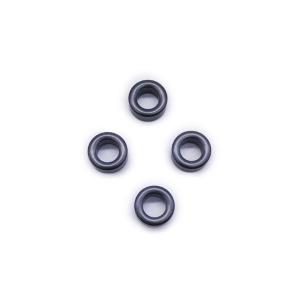

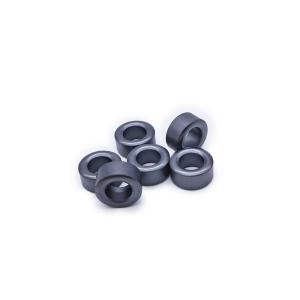

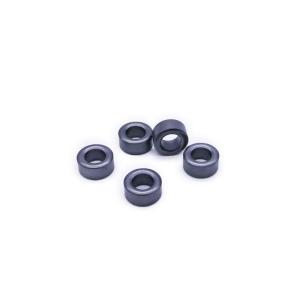

抗干扰铁氧体镍锌磁环T14*7*8
- 工业品
价格：￥0.286748
原价：￥ 0.2926
- 商品型号
- T14*7*8
- 商品编号
- C49307883
- 商品毛重
3.508889克(g)
外径
高度
内径
广东仓4,410
购买数量
个
(250个/袋，最小起订量10个，递增量：10)
总价金额：
￥0.00近期成交4单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
本产品为JINGXINGTIANCI(净行天磁)品牌抗干扰铁氧体镍锌磁环，型号T14×7×8，专用于抑制电磁干扰（EMI），适用于高频率电路中的噪声过滤。
2
尺寸规格为外径14±0.5mm、内径7±0.4mm、高度8±0.4mm，结构紧凑，适合安装在空间受限的电子设备中。
3
材料特性优异：初始磁导率μi约为20（±20%），工作频率范围0.1-1.5MHz，适用于低频至中频段的共模和差模噪声抑制。
4
阻抗-频率曲线显示，在1MHz时阻抗可达约100Ω，随着频率升高阻抗迅速上升，具备良好的宽频带滤波性能。
5
满足RoHS与REACH环保标准，符合ISO9001:2015质量管理体系认证，确保产品安全可靠。
6
经过严格测试，包括Q值、电感L、阻抗Z1-Z4等参数均稳定达标，测试频率覆盖1-1000MHz，适用于多种工业级应用。
7
表面无明显缺陷，毛刺长度≤0.2mm，总缺陷面积≤2mm²，保证装配过程顺畅，不影响后续焊接或封装。
使用场景 APPLICATIONS
1
广泛应用于电源线、信号线、数据传输线缆上，作为共模扼流圈使用，有效抑制开关电源、变频器、电机驱动等设备产生的电磁干扰。
2
适用于通信设备如路由器、交换机、基站模块中的信号线滤波，防止信号串扰和误码率上升。
3
在工业自动化控制系统中，用于PLC、传感器线路的抗干扰保护，提升系统稳定性。
4
适合家电类电子产品，如洗衣机、空调、微波炉等内部线路的EMI防护。
5
可用于汽车电子系统中的CAN总线、LIN线束等，满足车载电磁兼容性要求。
6
适用于医疗电子设备中的敏感信号回路，保障测量精度和安全性。
注意事项 PRECAUTIONS
1
使用前请确认线缆直径是否适配磁环内径（Φ7mm），避免强行穿入导致变形或损坏。
2
建议在线缆上缠绕2-3圈以增强滤波效果，但需注意不要过度缠绕造成应力集中。
3
工作温度范围应在-40℃至+110℃之间，避免长期处于高温环境导致磁性能下降。
4
不可暴露于强磁场或腐蚀性气体环境中，以免影响材料寿命和性能。
5
安装时应避免机械冲击或挤压，防止磁环开裂或断裂。
6
若需进行焊接操作，请确保焊锡温度不超过260℃，时间控制在3秒以内，防止热损伤。
7
本产品为非极性元件，无需区分正负方向，但建议按照设计图纸统一安装方向以保持一致性。
8
存储时请置于干燥通风处，远离金属异物，防止氧化或污染。
