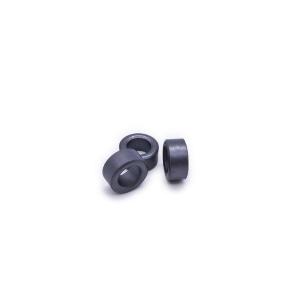

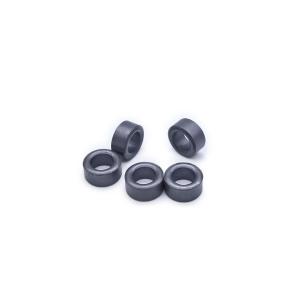

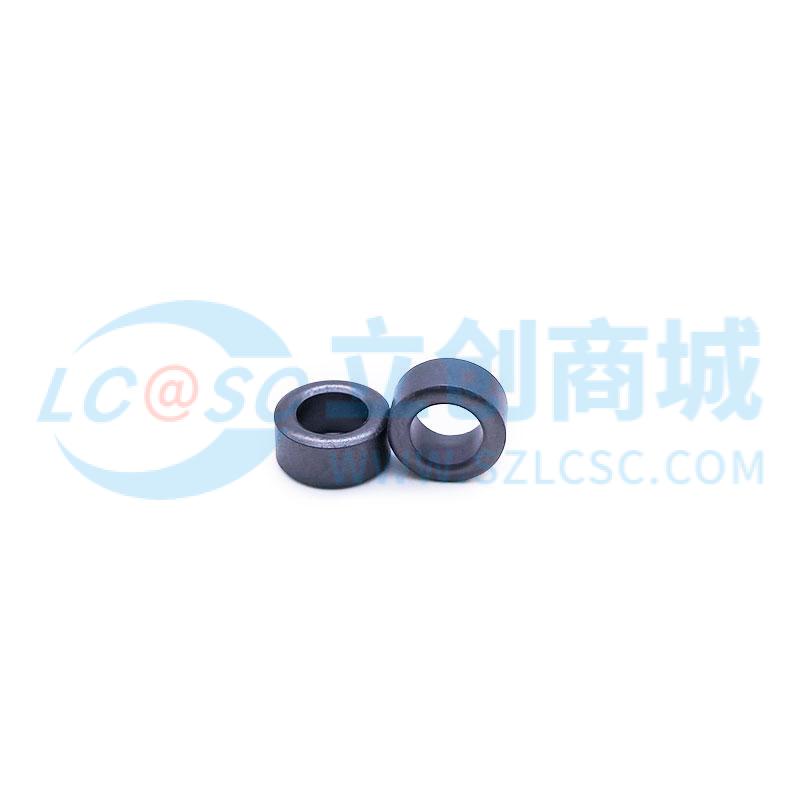

抗干扰铁氧体镍锌磁环T12.7*6.35*7.9
- 工业品
价格：￥0.215012
原价：￥ 0.2194
- 商品型号
- T12.7*6.35*7.9
- 商品编号
- C49307880
- 商品毛重
2.304克(g)
外径
高度
内径
广东仓4,310
购买数量
个
(500个/袋，最小起订量10个，递增量：10)
总价金额：
￥0.00近期成交5单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
本产品为JINGXINGTIANCI(净行天磁)品牌抗干扰铁氧体镍锌磁环，型号T12.7×6.35×7.9，专为抑制电磁干扰（EMI）设计，适用于高频率环境下的信号线与电源线滤波。
2
外形尺寸精确：外径12.7±0.5mm，内径6.35±0.4mm，高度7.9±0.4mm，符合工业标准公差要求，确保安装兼容性与稳定性。
3
材料采用镍锌铁氧体（NiZn Ferrite），具有优异的高温稳定性和高电阻率，适合在1-500MHz频段内有效衰减共模噪声。
4
阻抗-频率特性曲线显示，在1MHz至500MHz范围内阻抗呈上升趋势，典型阻抗值可达18Ω@25MHz、50Ω@100MHz，具备良好的宽带抑制能力。
5
经过严格电气性能测试，包括Q值、电感L、阻抗Z1-Z4等参数均达标，平均电感量约23.95μH，品质因数Q值接近0，表明其为高损耗型材料，利于吸收干扰能量。
6
通过RoHS和REACH环保认证，符合国际电子元器件环保标准，安全无毒，适用于各类绿色电子产品。
7
表面光滑，无明显缺陷，单个破损面积≤1mm²，总缺陷面积≤2mm²，毛刺长度≤0.2mm，保证装配可靠性。
使用场景 APPLICATIONS
1
广泛应用于通信设备、计算机外围设备、网络接口模块、电源适配器及工业控制系统的电源线与信号线上，用于抑制传导和辐射干扰。
2
适用于高速数据传输线路（如USB、HDMI、以太网）中的共模噪声过滤，提升信号完整性。
3
在开关电源、变频器、电机驱动电路中作为扼流圈使用，防止电磁干扰影响周边敏感电路。
4
可用于医疗电子设备、车载电子系统等对EMC要求较高的领域，帮助产品通过FCC、CE等电磁兼容性认证。
5
支持Φ0.5~0.5TSx100L(mm)绕组规格，适合多股线或屏蔽线穿绕使用，便于集成到现有布线结构中。
注意事项 PRECAUTIONS
1
使用时请确保导线正确穿过磁环中心孔，并根据实际需求确定匝数（通常建议1~3匝），避免过度缠绕导致阻抗饱和。
2
不宜在超过110℃的环境中长期工作，尽管材料耐温性能良好，但极端温度可能影响磁性能稳定性。
3
磁环不可承受机械应力或剧烈冲击，应避免跌落或挤压，以免造成内部裂纹或性能下降。
4
装配过程中需注意清洁，避免油污、粉尘进入磁环内部影响绝缘性能。
5
建议在组装前进行外观检查，确认无裂纹、缺角、毛刺等缺陷后再投入使用。
6
本产品为非磁化材料，不具备永久磁性，仅在交流电流作用下产生阻抗效应，因此不能用于直流磁场隔离或储能用途。
7
存储时应置于干燥通风处，避免潮湿环境导致吸湿老化，推荐保存温度为-20℃~+85℃。
