9.8折

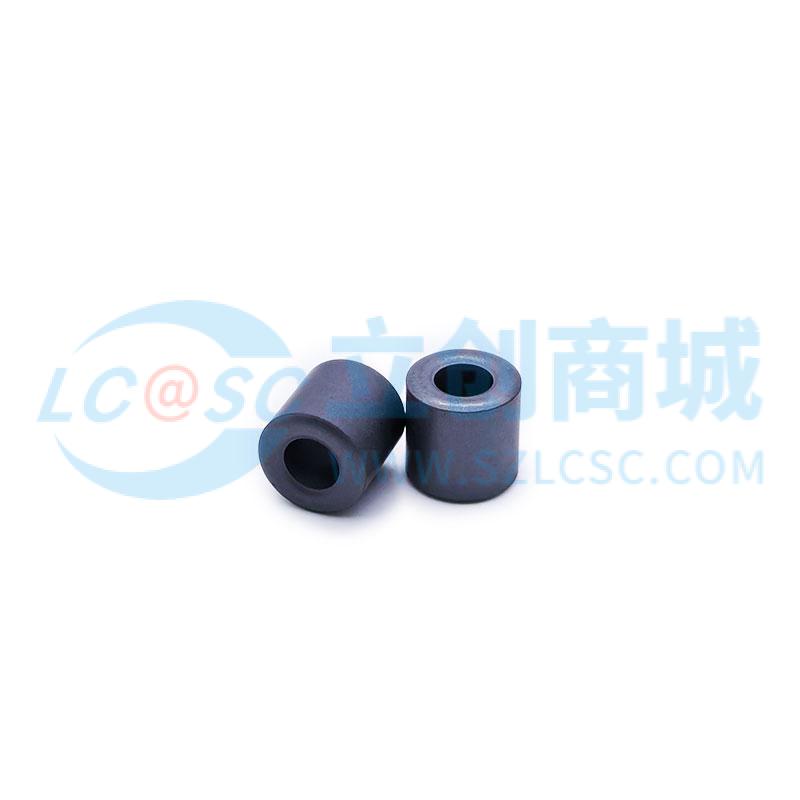

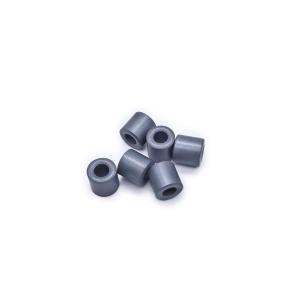

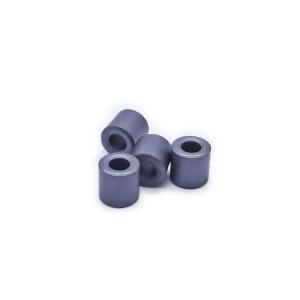

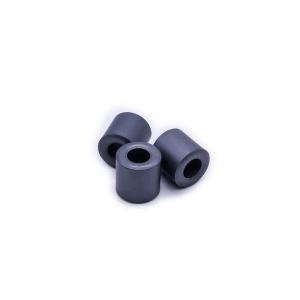

抗干扰铁氧体镍锌磁环T10*10*5
- 工业品
价格：￥0.286748
原价：￥ 0.2926
- 商品型号
- T10*10*5
- 商品编号
- C49307631
- 商品毛重
2.648889克(g)
外径
高度
内径
广东仓7,010
购买数量
个
(400个/袋，最小起订量10个，递增量：10)
总价金额：
￥0.00近期成交2单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
本产品为JINGXINGTIANCI(净行天磁)品牌生产的抗干扰铁氧体镍锌磁环，型号T10×10×5，采用高性能镍锌铁氧体材料制成，具有优异的电磁屏蔽和滤波性能。
2
尺寸规格为外径10±0.4mm、内径10±0.4mm、高度5±0.3mm，结构紧凑，适用于多种线缆及小型电路的安装需求。
3
材料初始磁导率μi约为20（在0.1MHz频率下），比损耗因子tanδ小于10⁻³，具备良好的低频响应与高阻抗特性。
4
在25kHz时阻抗Z1≥25Ω，在100MHz时阻抗Z2≥65Ω，有效抑制中频至射频范围内的共模噪声。
5
阻抗-频率曲线显示其阻抗随频率升高而显著上升，在500MHz范围内保持稳定增长趋势，适合用于宽频段EMI抑制。
6
经过严格测试验证，符合RoHS和REACH环保标准，无有害物质添加，满足国际电子制造环保要求。
7
表面光滑，无明显缺陷，断裂面积≤1mm²，总缺陷面积≤2mm²，缺陷深度≤0.4mm，毛刺长度≤0.2mm，品质一致性高。
8
测试条件覆盖1–500MHz频率范围，使用HP 4191A等专业仪器检测，确保电气性能可靠。
使用场景 APPLICATIONS
1
广泛应用于各类电子设备中的电源线、信号线、数据线等传输线路的EMI（电磁干扰）抑制，特别适合于通信设备、计算机外围设备、工业控制系统等领域。
2
可用于USB、HDMI、以太网、RS232/485等高速数据接口线缆的抗干扰处理，防止信号串扰和误码率上升。
3
适用于开关电源、变频器、电机驱动器等产生较强电磁噪声的设备中，作为共模扼流圈使用，提升系统稳定性。
4
在医疗电子、安防监控、车载电子等对电磁兼容性要求较高的场合，可有效降低辐射干扰，保障设备正常运行。
5
也可用于消费类电子产品如手机充电线、耳机线等，提高产品的抗干扰能力和用户体验。
注意事项 PRECAUTIONS
1
使用前请确认线缆直径是否适配磁环内径（Φ10mm），避免强行穿入导致磁环变形或损坏。
2
安装时应将线缆穿过磁环并尽量拉紧，确保接触良好，以发挥最大滤波效果。
3
不建议在高温环境（超过140℃）下长期工作，以免影响材料性能和寿命。
4
磁环为脆性材料，搬运和安装过程中需轻拿轻放，避免磕碰造成裂纹或破碎。
5
若需多层绕制，请注意绕线方向一致，避免反向绕制抵消滤波作用。
6
本产品不可直接用于高压或大电流电路，仅适用于信号线或低压电源线的EMI抑制。
7
存储时应置于干燥通风处，远离强磁场和腐蚀性气体，防止受潮或氧化影响性能。
8
如需批量应用，请根据实际电路参数进行阻抗匹配设计，必要时结合电容构成π型滤波网络以增强效果。
