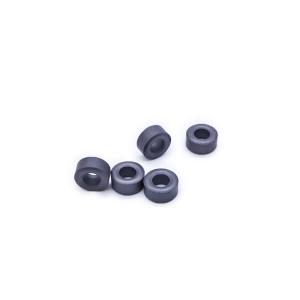

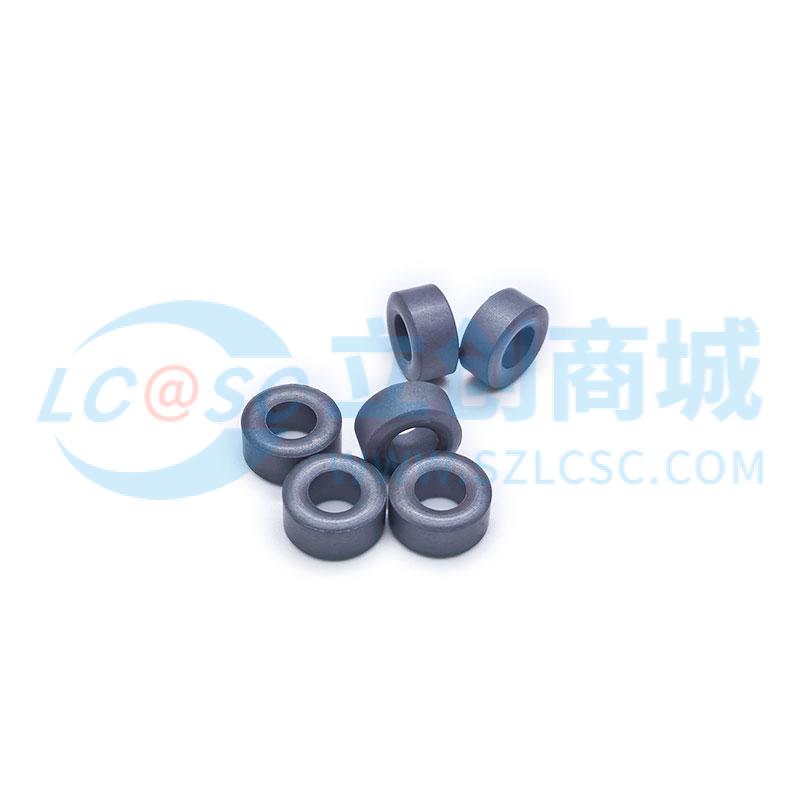

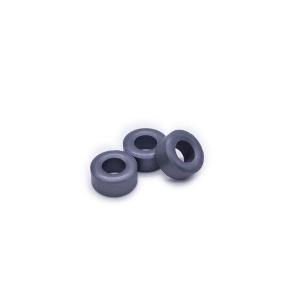

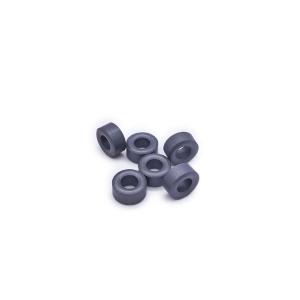

抗干扰铁氧体镍锌磁环T10*5*5
- 工业品
价格：￥0.23079
原价：￥ 0.2355
100+￥0.21903￥0.2235
2000+￥0.18963￥0.1935
10000+￥0.18375￥0.1875
- 商品型号
- T10*5*5
- 商品编号
- C49307629
- 商品毛重
1.327克(g)
外径
高度
内径
广东仓11,290
购买数量
个
(500个/袋，最小起订量10个，递增量：10)
总价金额：
￥0.00近期成交24单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
本产品为JINGXINGTIANCI(净行天磁)品牌抗干扰铁氧体镍锌磁环，型号T10*5*5，采用高性能镍锌铁氧体材料制成，具有优异的电磁干扰抑制能力
2
外形尺寸精确，A: 10±0.5mm, B: 5±0.4mm, C: 5±0.4mm，确保在多种电路设计中具备良好的适配性
3
阻抗频率特性曲线显示其在1-1000MHz范围内阻抗值稳定上升，在100MHz时阻抗可达77Ω以上，适用于宽频段EMI滤波
4
初始磁导率μi约为20（@0.1MHz），比损耗因子tanδ/μi为2-5×10⁻⁴，表明其低损耗、高效率的电气性能
5
材料饱和磁通密度Bs高达330mT（1600A/m），矫顽力Hc为35A/m，居里温度Tc>110℃，适合高温环境应用
6
通过RoHS与REACH认证，符合国际环保标准，安全可靠，适用于对环保要求严格的工业领域
7
检验数据显示Z1（25kHz）≥20Ω，Z2（100MHz）≥60Ω，满足典型EMI抑制需求
8
表面质量严格控制：单处缺陷面积≤1mm²，总缺陷面积≤2mm²，缺陷深度≤0.4mm，毛刺长度≤0.2mm，确保长期稳定性
使用场景 APPLICATIONS
1
广泛应用于各类电子设备中的电源线、信号线、数据线等线路的共模噪声抑制，如开关电源、变频器、通信设备、计算机外设等
2
适用于需要抑制1-1000MHz频率范围内的电磁干扰（EMI）场合，尤其适合高速数字信号传输系统
3
可用于工业自动化控制系统、医疗电子设备、安防监控系统、车载电子模块等对电磁兼容性要求较高的场景
4
作为电感元件的一部分，可用于构建小型化滤波器或扼流圈，提升电路整体抗干扰能力
5
在新能源汽车、智能电网、物联网设备中也常用于屏蔽射频干扰，提高系统稳定性与可靠性
注意事项 PRECAUTIONS
1
使用前请确认线路直径是否小于磁环内径Φ5mm，避免强行穿入造成机械损伤
2
建议将导线在磁环上缠绕2-3圈以增强滤波效果，但需注意不要过度缠绕导致发热或绝缘层破损
3
磁环工作温度范围建议控制在-40℃至+110℃之间，超出此范围可能影响磁性能和寿命
4
不得在强磁场环境中长时间存放或使用，以免产生磁滞效应或退磁现象
5
安装时应避免剧烈震动或冲击，防止结构破裂或内部裂纹扩展
6
请勿在腐蚀性气体或液体环境中使用，以免影响材料耐久性
7
如需焊接连接，请注意热风枪温度不宜过高，避免局部过热导致磁环性能下降
