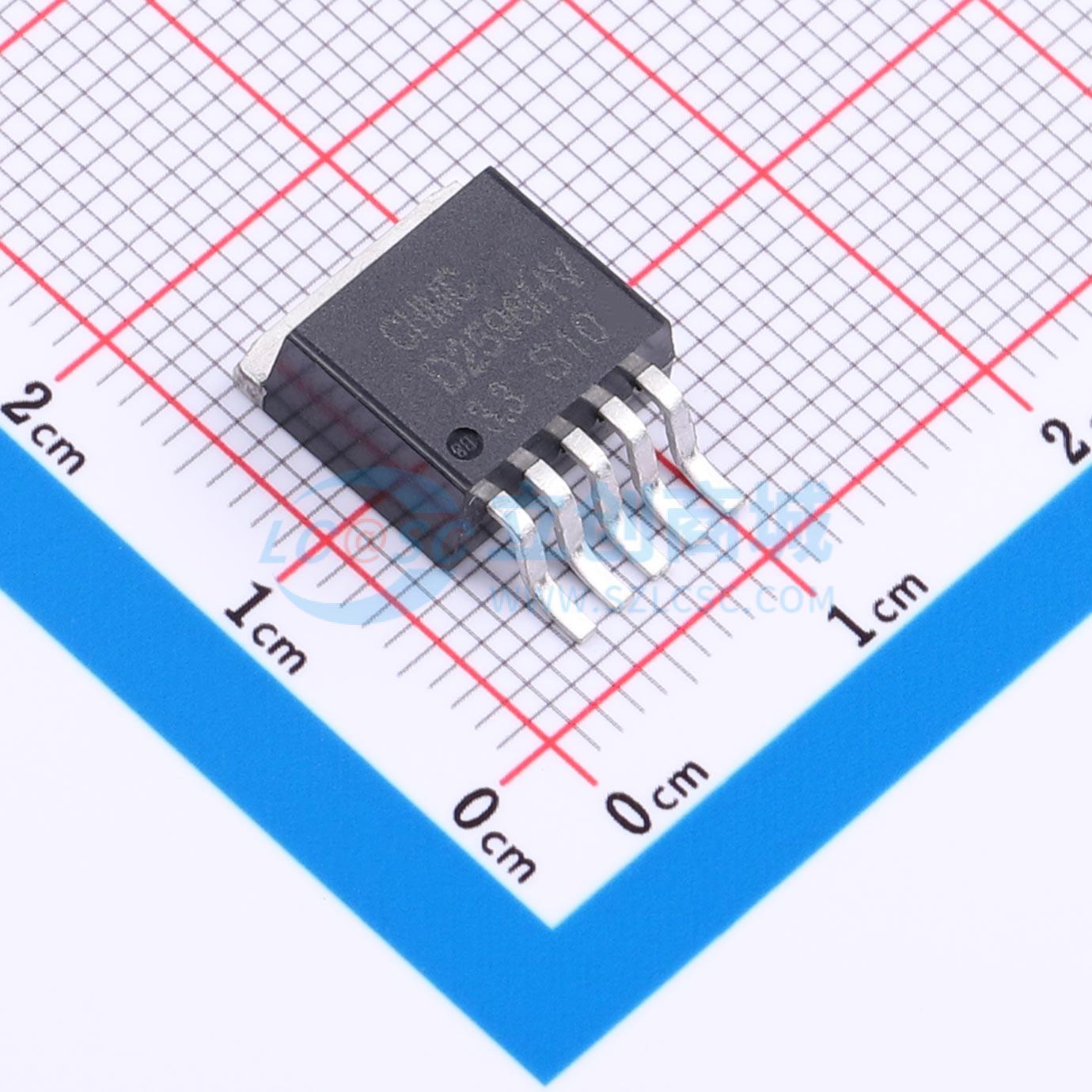

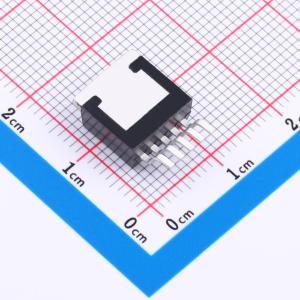

温馨提醒：图片仅供参考，商品以实物为准
D2596HVS-3.3
降压型 3A 6V~60V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- D2596HV系列稳压器是单片集成电路，可提供降压（buck）开关稳压器的所有有源功能，能够驱动3A负载，具有优良的线路和负载调节。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D2596HVS-3.3
- 商品编号
- C49305547
- 商品封装
- TO-263-5
- 包装方式
- 管装
- 商品毛重
- 1.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~60V | |
| 输出电压 | 3.3V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
D2596HV 系列稳压器是单片集成电路，提供降压型开关稳压器所需的所有有源功能，能够驱动 3A 负载，并具有优异的线路和负载调节性能。该系列提供 3.3V、5V、12V 固定输出电压版本以及可调输出电压版本。这些稳压器仅需最少的外部元件，易于使用，并包含内部频率补偿和固定频率振荡器。D2596HV 系列工作开关频率为 150 kHz，因此所需的滤波元件尺寸比使用低频开关稳压器时更小。多家制造商提供专为 D2596HV 优化的标准电感器，这极大地简化了开关电源的设计。其他特性包括：在规定的输入电压和输出负载条件下，输出电压容差保证为 ±4%，振荡器频率容差为 ±15%。包含外部关断功能，典型待机电流为 50µA。输出开关包含逐周期电流限制以及热关断功能，可在故障条件下提供全面保护。D2596HV 提供 TO220-5 和 TO263-5 封装。
商品特性
- 3.3V、5V、12V 及可调输出电压版本
- 高效率
- 宽输入电压范围，高压版本最高可达 60V
- 保证 3A 输出电流
- 仅需 4 个外部元件
- 150 kHz 固定频率内部振荡器
- TTL 关断能力，低功耗待机模式
- 使用易于获取的标准电感器
- 热关断和电流限制保护
- 可调版本输出电压范围：1.23V 至 57V，在输入电压和负载条件下最大偏差 ±4%
应用领域
- 高效简易降压稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正压转负压转换器
