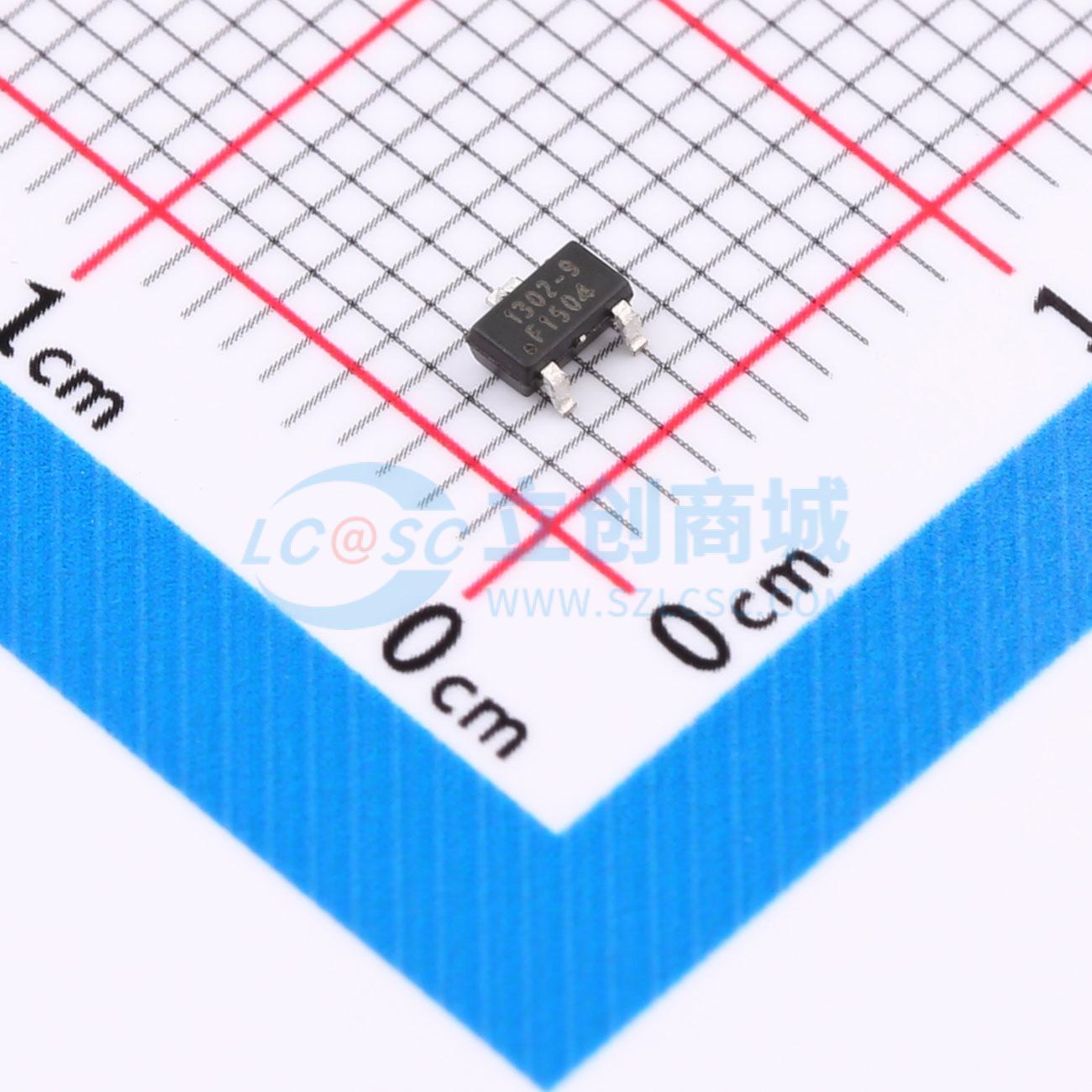

温馨提醒：图片仅供参考，商品以实物为准
ZJR1302-9AURBR
2.8V~5.5V 130uA 30ppm/℃
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2.5 V输出微功耗、小尺寸电压基准源、供电电压低至2.5V+5mV、温度系数30 ppm/C max、供电电流 130 µA
- 品牌名称
- 治精微
- 商品型号
- ZJR1302-9AURBR
- 商品编号
- C49302681
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 2.8V~5.5V | |
| 输出电压 | 2.5V | |
| 输出电流 | 20mA | |
| 精度 | ±0.2% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 30ppm/℃ | |
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 130uA | |
| 噪声(0.1Hz-10Hz) | 2.5ppmp-p | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
ZJR1302 是一款精密、低功耗、低压差、紧凑型的电压基准系列产品，采用微型 3 引脚 SOT23 封装。它在 130 μA 静态电流下工作，提供出色的温度漂移和初始精度。低功耗和相对较高的精度使其非常适用于环路供电的工业应用，例如压力和温度变送器应用。ZJR1302 需要 0.1 μF 至 20 μF 的负载电容以确保稳定。该器件的工作温度范围为 -40℃ 至 +125℃。ZJR1302 在零负载条件下，其电源电压可在输出电压之上 5 mV 范围内工作。工程师可以利用其低压差、小尺寸和低功耗特性，将其应用于便携式和电池供电设备中。
商品特性
- 出色的指定漂移性能：-40℃ 至 +125℃ 范围内最大 30 ppm/℃
- 高精度：最大 0.2%
- 最大输入电压 VIN = 5.5 V
- 低压差：5 mV
- 高输出电流：20 mA
- 低静态电流：130 μA
- 微型 3 引脚 SOT23 封装
应用领域
- 温度与压力变送器
- 便携式电池供电设备
- 数据采集系统
- 医疗设备
- 电源逆变器
