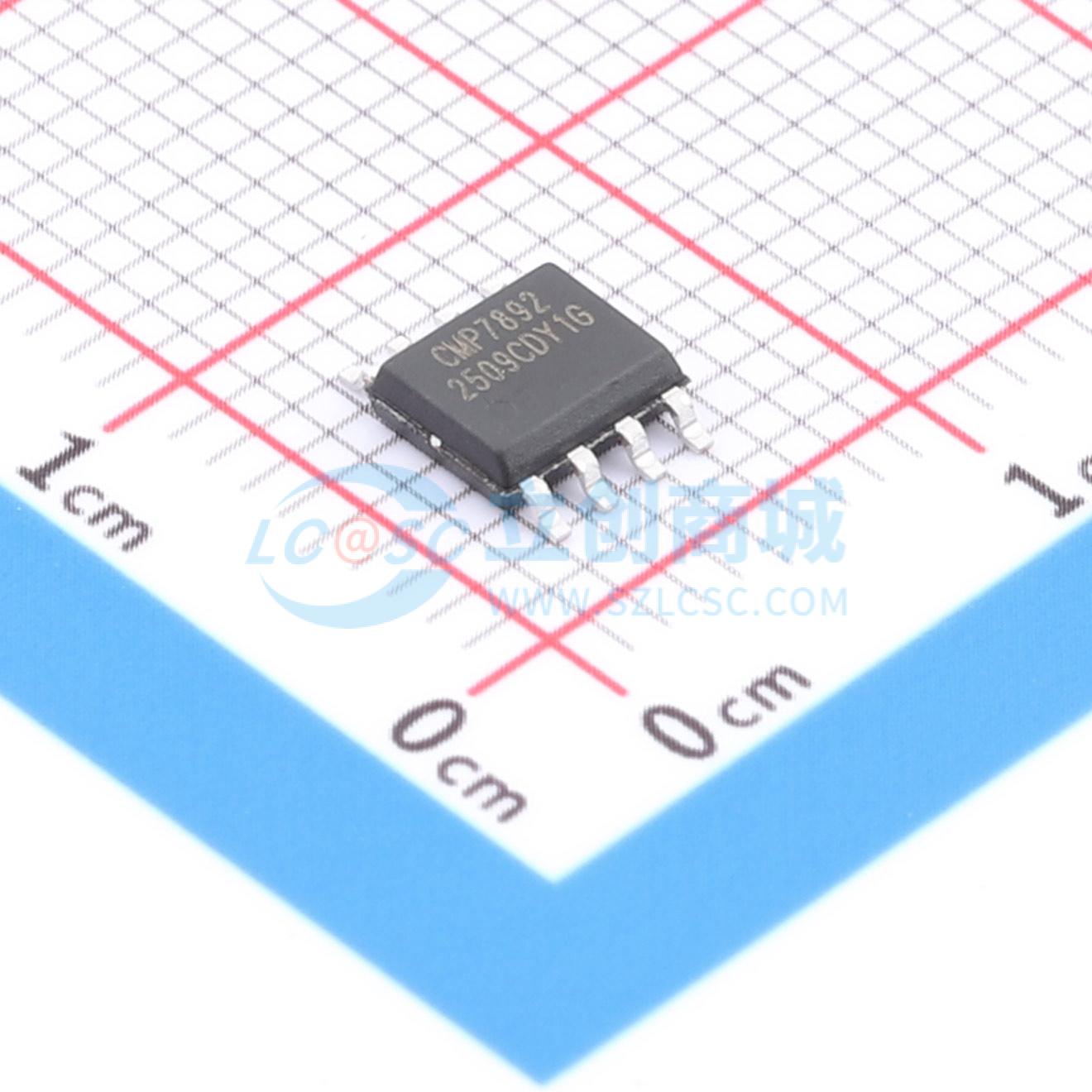

温馨提醒：图片仅供参考，商品以实物为准
CMP7892
隔离反激式电源集成功率管，直接从初级侧采样输出电压无需光耦反馈
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- coileasy(线易)
- 商品型号
- CMP7892
- 商品编号
- C49292259
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.24263克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式DC/DC转换器 | |
| 输出功率 | 15W | |
| 工作电压 | 4V~45V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 380kHz | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 内置软启动；EMI优化(抖频模式)；原边反馈；轻载高效模式 |
商品概述
CMP7892是一款隔离反激式电源，其芯片能够直接从初级侧的反激波形中采样隔离输出电压，无需借助第三个绕组或光耦进行反馈信号采集。它通过内部集成的70V N型DMOS功率管提供3.6A的峰值电流。该电源支持4V至45V的宽输入电压范围，并能提供高达15W的隔离输出功率。CMP7892针对不同负载条件设计了边界模式、非连续模式和突发模式，以优化负载调节、保持高效率，并最大限度地降低输出电压纹波。
商品特性
- 4V至45V宽输入电压范围
- 工作频率可达380kHz
- 重载时采用边界模式操作
- 轻载时采用突发模式操作
- 内部集成补偿和软启动功能
- 采用精简紧凑的ESOP-8封装
- 集成3.6A、70V内部DMOS电源开关
- 具备长期短路保护功能
- 集成过流检测与保护
- 集成过温检测与保护
- 重载时支持抖频以改善电磁兼容性
应用领域
- 电信电源
- 汽车电源
- 工业电源
- 家用电源
- 隔离辅助电源
