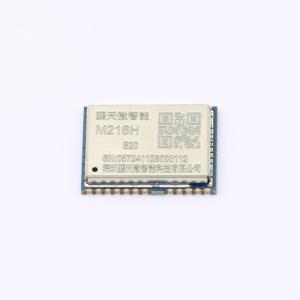

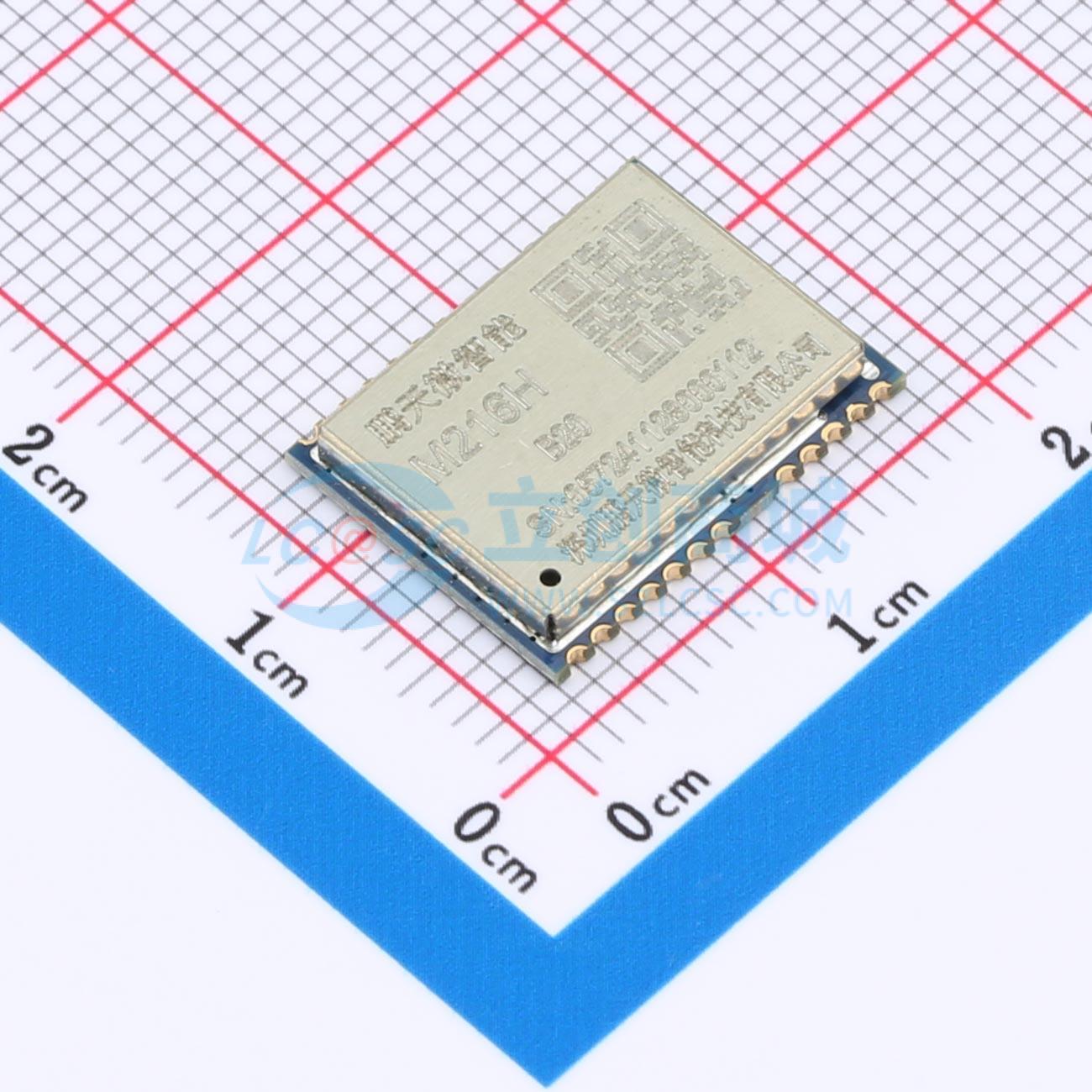

M216H-B20
单北斗卫星定位模组
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- M216H-B20是基于华大北斗平台芯片设计的一款高性能单北斗单模卫星导航接收机模组，模组集成射频前端LNA以及SAW，数字基带核心，北斗信号处理引擎，电源管理等功能。本模组支持中国北斗二号和三号，支持B1I （1561.098MHz）频段和B1C（1575.42MHz）频段双频点。
- 品牌名称
- 如般微
- 商品型号
- M216H-B20
- 商品编号
- C49286691
- 商品封装
- LCC-24(12x16)
- 包装方式
- 托盘
- 商品毛重
- 2.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 卫星定位模块 | |
| GNSS类型 | BDS | |
| 工作电压 | 1.8V~3.3V | |
| 工作电流 | 14mA@3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 灵敏度 | -143dBm | |
| 水平位置精确度 | 1.5m | |
| 冷启动-首次定位时间(TTFF) | 32s | |
| 功能特性 | 热启动加速；双频/多频定位；RTC备电 |
商品概述
M216H-B20是一款基于华大北斗平台芯片设计的高性能单北斗单模卫星导航接收机模组。该模组集成了射频前端低噪声放大器、声表面波滤波器、数字基带核心、北斗信号处理引擎以及电源管理等功能。支持中国北斗二号和三号系统，并兼容B11（1561.098 MHz）和B1C（1575.42 MHz）双频点。
商品特性
- 单模双频点快速定位。
- 支持新一代北斗三号信号体制，支持B11和B1C频段。
- 具备有源天线检测与保护功能。
- 电源管理内部集成DCDC和LDO；支持1.8V ~ 3.3V单电源供电或1.8V ~ 3.3V单电源为RTC电路供电。
- RTC和备份电路电源电压可低至1.62V。
- 功耗：BD连续追踪运行：~12mA@3.3V。捕获：~14mA@3.3V。待机：9uA@3.3V。
应用领域
- 车载定位与导航
- 手机、平板电脑、手持设备
- 嵌入式定位设备
- 可穿戴设备
