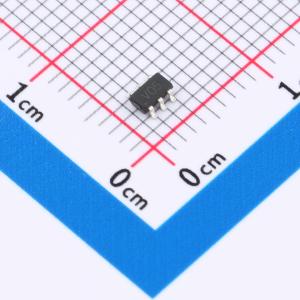

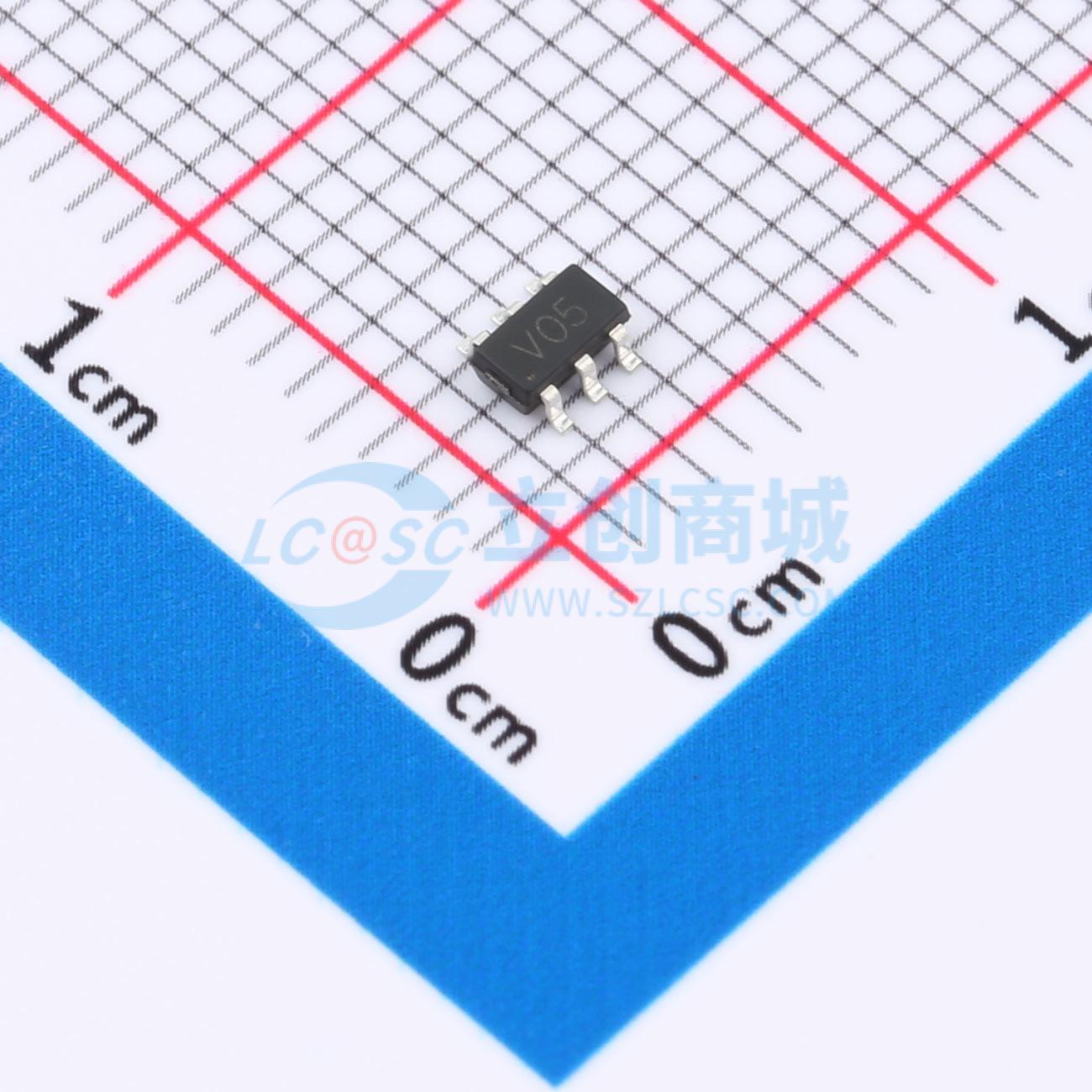

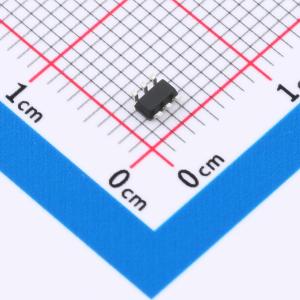

KPESD236T5VU

单向 5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有最大 0.4pF 的低电容，在 1GHz 下几乎无插入损耗。这使得该器件非常适合保护高速数据线，如 USB 2.0、Firewire、DVI 和千兆以太网接口。低电容阵列配置允许用户保护四条高速数据或传输线。低电感结构可最大程度减少高电流浪涌期间的电压过冲。可用于满足 IEC61000-4-2 4 级（±15kV 空气放电、±8kV 接触放电）的 ESD 抗扰度要求。该器件专门设计用于保护连接到高速数据和传输线的敏感组件，使其免受 ESD（静电放电）、CDE（电缆放电事件）和雷击引起的过电压影响。
品牌名称: KUU
商品型号: KPESD236T5VU
商品编号: C49284697
商品封装: SOT-163
包装方式: 编带
商品毛重: 0.034克(g)

商品参数

商品概述

KPESD236T5VU的最大电容低至0.4pF，在高达1GHz的频率下工作时几乎无插入损耗。这使得该器件非常适合保护高速数据线，如USB 2.0、Firewire、DVI和千兆以太网接口。低电容阵列配置允许用户保护四条高速数据或传输线。低电感结构可在大电流浪涌期间将电压过冲降至最低。该器件可用于满足IEC61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。该器件专门设计用于保护连接到高速数据和传输线的敏感元件，使其免受ESD（静电放电）、CDE（电缆放电事件）和雷击引起的过电压影响。

商品特性

保护四条I/O线和一条Vcc线
低电容
工作电压：5V
低泄漏电流
适用于高速接口的低电容
高达2.0GHz无插入损耗
响应时间<1 ns
固态硅雪崩技术
符合ROHS标准

应用领域

数字视频接口（DVI）
USB 1.1/2.0/OTG
IEEE 1394 Firewire端口
笔记本电脑和手持设备
投影电视和显示器
机顶盒
平板显示器
PCI Express

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	28V
	反向电流(Ir)	1uA

	属性	参数值
	通道数	双路
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.8pF
