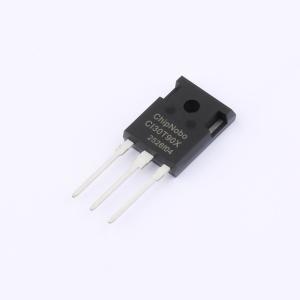

温馨提醒：图片仅供参考，商品以实物为准
IRG4PF50WPBF-CN
900V 60A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Vce:90V Ic:30A VCEsat:1.85V Tvj=25°C Tvjmax:175°C
- 品牌名称
- ChipNobo(无边界)
- 商品型号
- IRG4PF50WPBF-CN
- 商品编号
- C49274982
- 商品封装
- TO-247-3L
- 包装方式
- 管装
- 商品毛重
- 7.53克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | - | |
| 集射极击穿电压(Vces) | 900V | |
| 集电极电流(Ic) | 60A | |
| 集电极脉冲电流(Icm) | 120A | |
| 集电极截止电流(Ices) | 200uA | |
| 集射极饱和电压(VCE(sat)) | 1.65V | |
| 栅极阈值电压(Vge(th)) | 5V@250uA | |
| 栅极电荷量(Qg) | 315nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 9.467nF | |
| 输出电容(Coes) | 132pF | |
| 反向传输电容(Cres) | 65pF | |
| 开启延迟时间(Td(on)) | 80ns | |
| 关断延迟时间(Td(off)) | 173ns | |
| 导通损耗(Eon) | 2mJ | |
| 关断损耗(Eoff) | 800uJ | |
| 反向恢复时间(Trr) | 37ns | |
| 工作温度 | -40℃~+175℃ |
商品特性
- 低开关功率损耗
- 低开关浪涌和噪声
- 先进的场截止技术
- 低电磁干扰
- 最高结温 175°C
- 符合目标应用的 JEDEC 标准
- 无铅镀层、无卤素模塑化合物、符合 RoHS 标准
应用领域
- 工业不间断电源
- 焊接机
- 太阳能转换器
- 储能系统
- 电动汽车充电器
