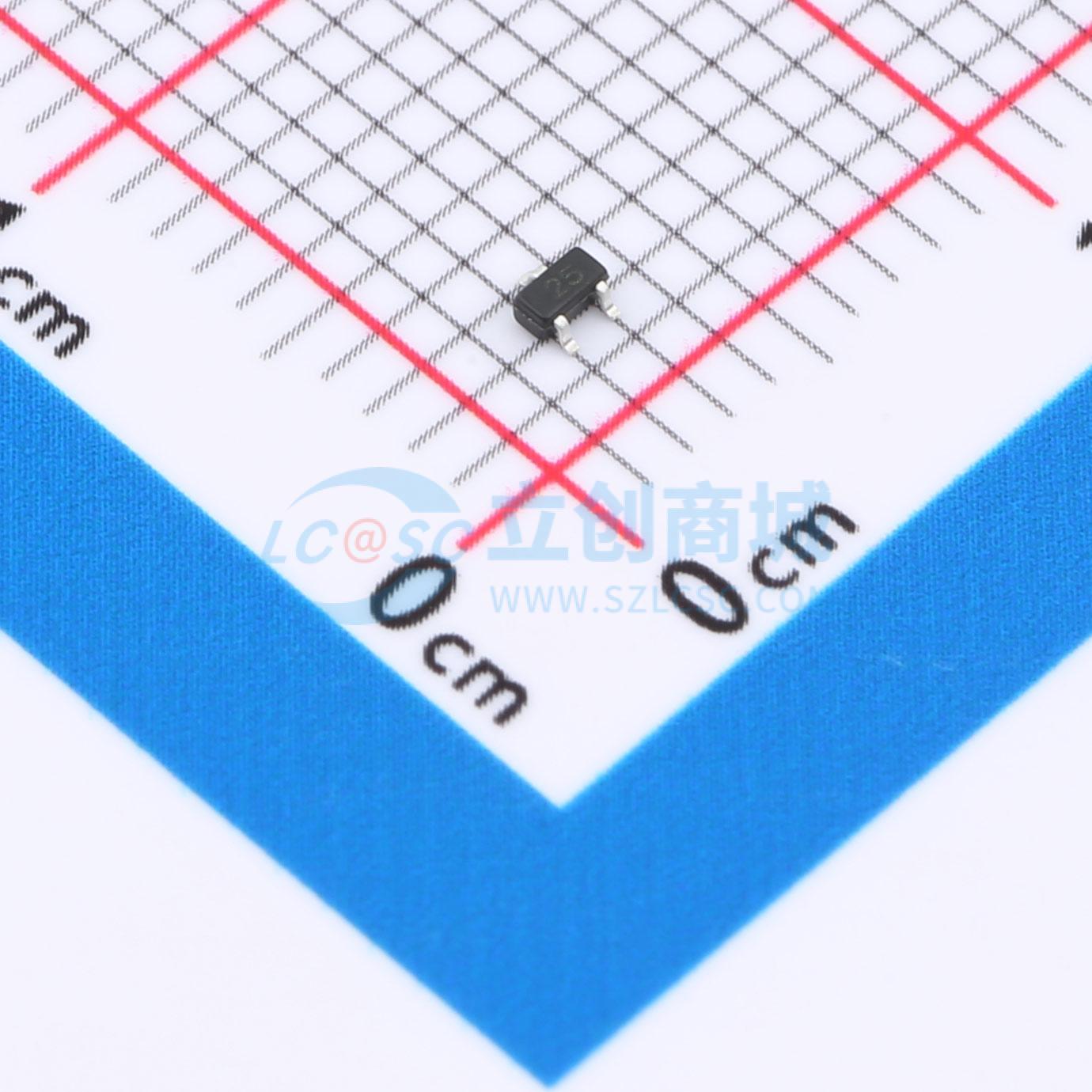

温馨提醒：图片仅供参考，商品以实物为准

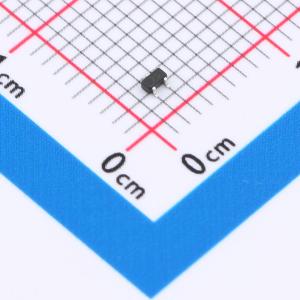

DTC124EE
内置电阻数字晶体管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 数字晶体管的快速开关能力使其能够处理高速信号，同时其低功耗特性有助于延长电子设备的电池寿命。
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- DTC124EE
- 商品编号
- C49274029
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.025433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 150mW | |
| 晶体管类型 | NPN | |
| 直流电流增益(hFE) | 56 | |
| 射基极击穿电压(Vebo) | 50V | |
| 最小输入电压(VI(on)) | 3V@5mA,0.2V |
| 属性 | 参数值 | |
|---|---|---|
| 最大输入电压(VI(off)) | 1.1V@100uA,5V | |
| 输出电压(VO(on)) | 300mV@10mA,0.5mA | |
| 输入电阻 | 22kΩ | |
| 电阻比率 | 1 | |
| 工作温度 | -55℃~+150℃ | |
| 集射极饱和电压(VCE(sat)) | - | |
| 特征频率(fT) | 250MHz | |
| 集电极截止电流(Icbo) | - |
商品特性
- 外延平面管芯结构。
- 提供互补NPN类型（DTC）。
- 内置偏置电阻，R1 = R2。
- 也有无铅版本。
