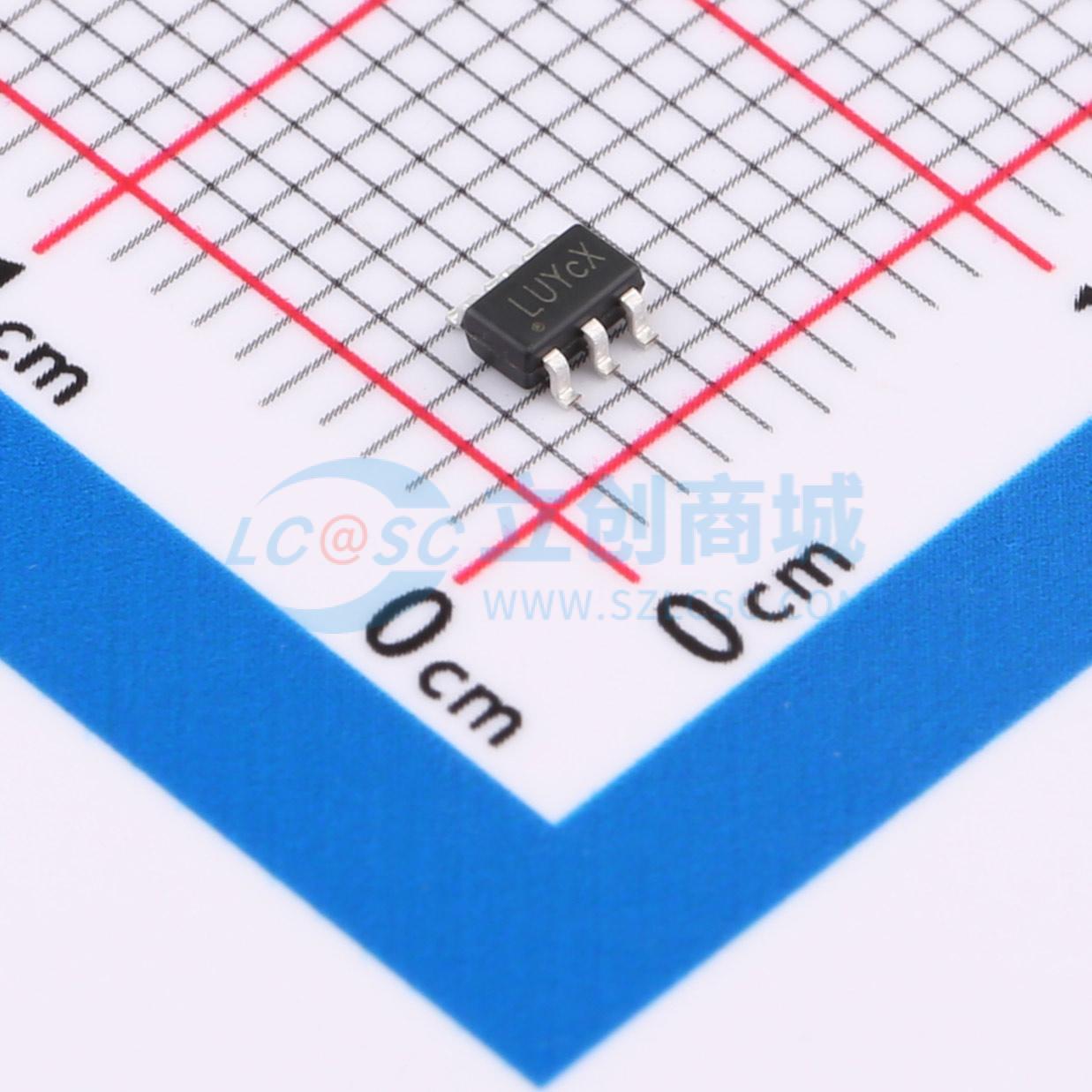

温馨提醒：图片仅供参考，商品以实物为准
Y4203-ADJM6R
OVP保护开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有充电前端过电压和过温保护功能。支持3V到40V的宽输入电压工作范围。过压保护阈值可以外部设置或采用内部默认设置。超快的过压保护响应速度能够确保后级电路的安全。集成了超低导通阻抗的nFET开关，确保电池充电系统应用更好的性能。它可以承受峰值5A的电流，以及持续3A的工作电流以满足电池充电系统的要求。集成了过热保护关机和自动恢复电路，防止持续大电流导致芯片过热失效。采用了DFN2x2-8L和SOT23-6L的封装，散热好，能够很好的满足大电流应用条件。
- 品牌名称
- YONGYUTAI(永裕泰)
- 商品型号
- Y4203-ADJM6R
- 商品编号
- C49270370
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.037778克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 | |
| 工作电压 | 3V~40V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 3A | |
| 导通电阻 | 35mΩ | |
| 功能特性 | 过压保护；软启动；输出放电功能；过温保护；欠压锁定 | |
| 工作温度 | -40℃~+85℃ |
商品概述
该器件具备充电前端过电压与过温保护功能。其工作输入电压范围宽达3V至40V。过压保护阈值可通过外部设置或采用内部默认值。极快的过压保护响应速度确保了后级电路的安全。内部集成了超低导通阻抗的nFET开关，为电池充电系统应用提供更优性能。它能够承受峰值5A的电流以及持续3A的工作电流，满足电池充电系统的要求。集成的过热保护关断与自动恢复电路，可防止因持续大电流导致的芯片过热失效。采用DFN2x2-8L和SOT23-6L封装，散热性能良好，能够很好地满足大电流应用条件。
商品特性
- 宽输入电压范围：3V~40V
- 最大持续负载电流：3A
- 最大峰值负载电流：5A
- 极低的导通阻抗：35mΩ（典型值）
- 内部默认的固定OVP阈值：6.1V（典型值）
- 启动和OVP恢复延迟：17ms
- OVP响应时间：50ns（典型值）
- 软启动，防止浪涌电流
- 过温保护和自动恢复功能
- 具备使能控制功能
- 符合RoHS标准且无卤素
- 采用DFN2x2-8L和SOT23-6L封装
应用领域
- 可穿戴设备
- 移动设备
- 车载设备
