TDSEMIC-095A

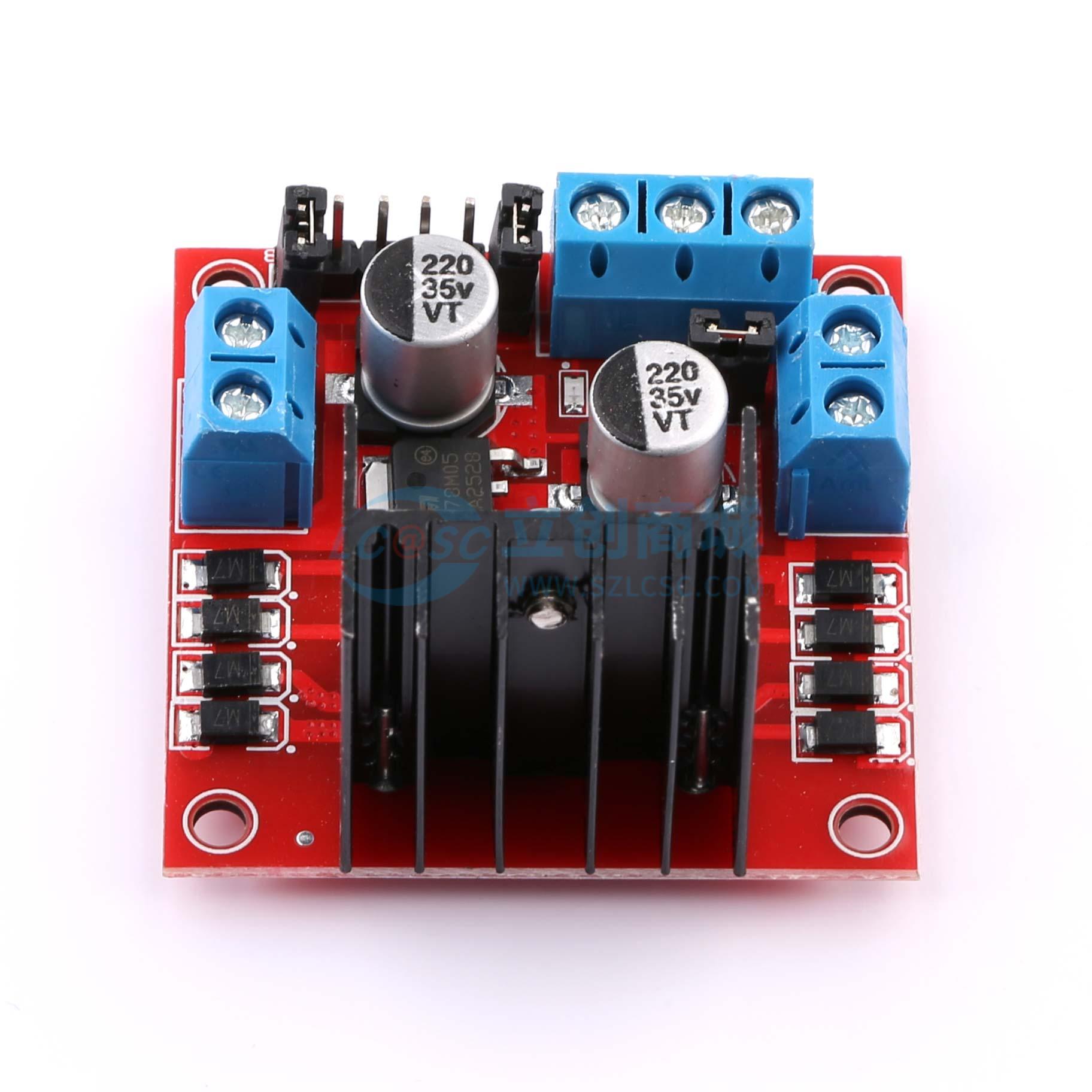

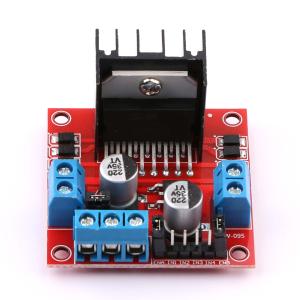

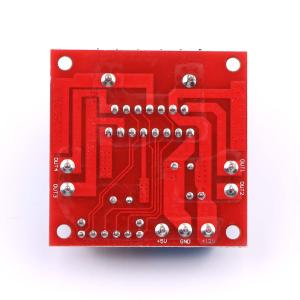

L298N电机驱动板模块 直流步进电机机器人智能车
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- L298N电机驱动板模块 直流步进电机机器人智能车
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- TDSEMIC-095A
- 商品编号
- C49270378
- 包装方式
- 袋装
- 商品毛重
- 27.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电机驱动模块 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置LDO；续流保护 |
商品特性
- 采用ST公司的L298N作为主驱动芯片，具备驱动能力强、发热量低、抗干扰能力强的特点。
- 输出电流大，瞬间峰值电流可达3A，持续工作电流为2A。
- 额定功率为25W。
- 内部包含两个H桥的高电压大电流全桥式驱动器，可用于驱动直流电动机、步进电动机、继电器线圈等感性负载。
- 采用标准逻辑电平信号控制，具有两个使能控制端，可在不受输入信号影响的情况下允许或禁止器件工作，并设有一个逻辑电源输入端，使内部逻辑电路部分能在低电压下工作。
- 可外接检测电阻，将变化量反馈给控制电路。
- 可驱动一台两相或四相步进电机，也可驱动两台直流电机。
- 模块可使用内置的78M05通过驱动电源部分取电工作，但为避免稳压芯片损坏，当使用外置5V逻辑供电时需注意。
- 模块采用大容量滤波电容和续流保护二极管，以提高可靠性。
