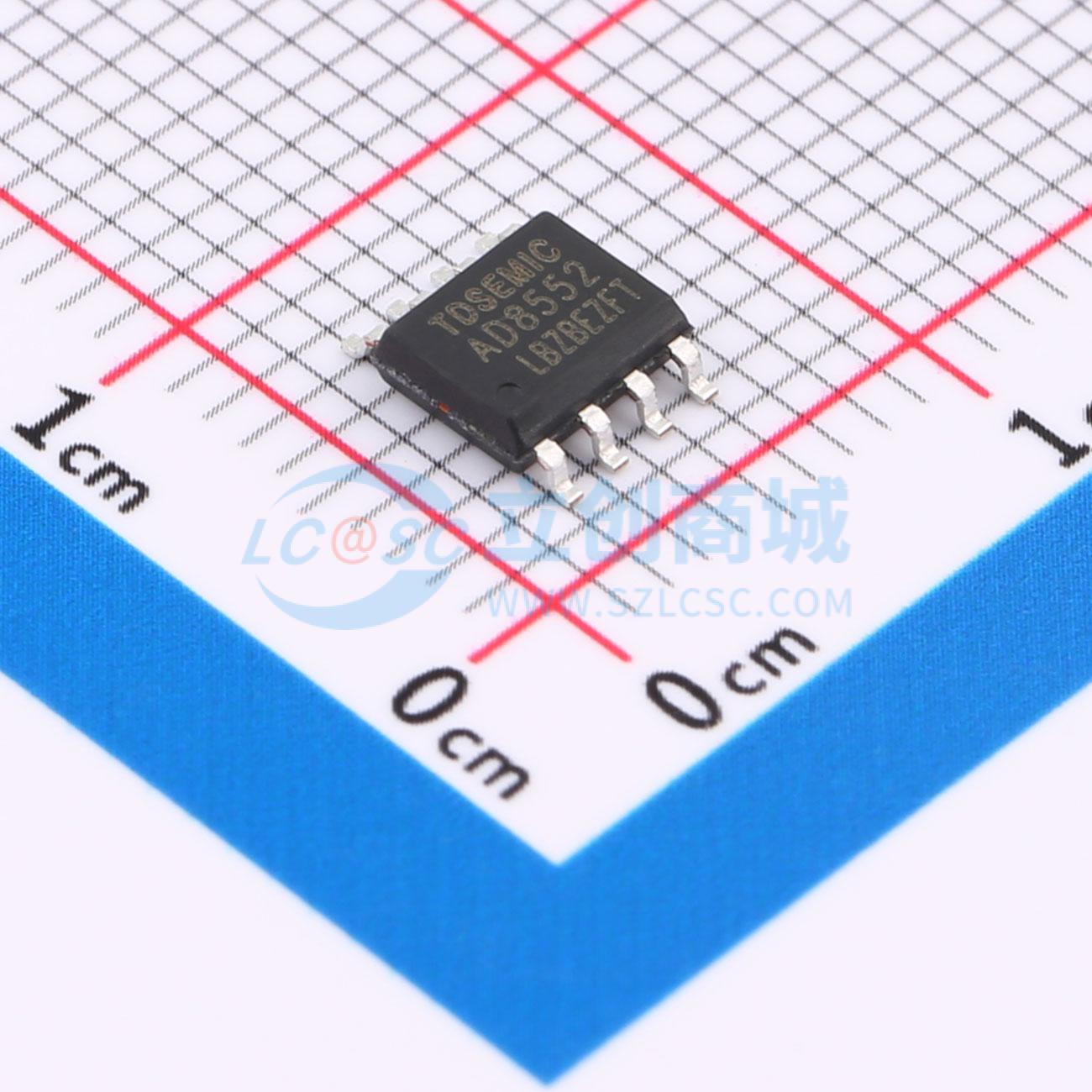

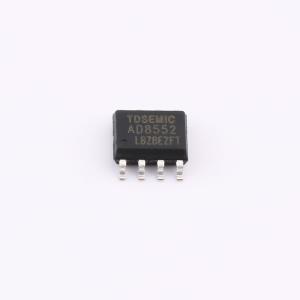

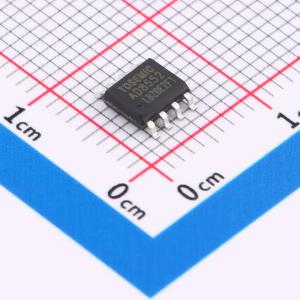

温馨提醒：图片仅供参考，商品以实物为准
AD8552ARZ-TD
零漂移、微功耗1.5MHz、RRIo运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 精密运放
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- AD8552ARZ-TD
- 商品编号
- C49270314
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.126克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 输入失调电压(Vos) | 1uV | |
| 输入失调电压温漂(Vos TC) | 5nV/℃ | |
| 增益带宽积(GBW) | 1.5MHz | |
| 轨到轨 | - | |
| 压摆率(SR) | 1.2V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 130dB | |
| 输入电压噪声密度(eN) | 19nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 160pA | |
| 静态电流(Iq) | 125uA | |
| 输出电流 | - | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；ESD保护；零漂移/自动稳零 |
商品概述
AD855x系列放大器采用专利的快速阶跃响应斩波稳定技术，提供输入失调电压校正，实现极低的失调和漂移。该方法持续测量并补偿输入失调，消除了随时间、温度变化的漂移以及1/f噪声的影响。这一设计突破使得器件在仅消耗125μA电源电流的同时，实现了1.5 MHz的增益带宽积和1.2 V/μs的高压摆率。这些器件具有单位增益稳定性、良好的电源抑制比和共模抑制比。AD855x系列非常适合需要精密放大低电平信号的应用，这些应用无法容忍误差源，甚至需要高带宽和快速瞬态响应。其轨到轨输入和输出摆幅使得高边和低边检测都变得容易。该系列可在低至1.8 V的单电源电压下工作，适用于双电池应用。AD855x运算放大器具有增强的电磁干扰保护功能，可最大限度地减少来自外部源的电磁干扰，并提供高静电放电保护（5-kV HBM）。所有型号均指定在-40℃至+125℃的扩展工业温度范围内工作。
商品特性
- 高直流精度：最大失调电压±8 μV，最大失调电压漂移±40 nV/℃；最小开环增益112 dB；最小电源抑制比112 dB；最小共模抑制比112 dB；典型输入电压噪声0.45 μVpp
- 带宽1.5 MHz，压摆率1.2 V/μs
- 对1V阶跃信号的0.1%建立时间：1.2 μs
- 过载恢复至0.1%的时间：35 μs
- 微功耗：每个放大器125 μA，宽电源电压范围1.8 V至5.5 V
- 工作温度范围：-40℃至+125℃
应用领域
- 精密电流检测
- 医疗设备
- 电子秤
- 应变片放大器
- 驱动模数转换器
