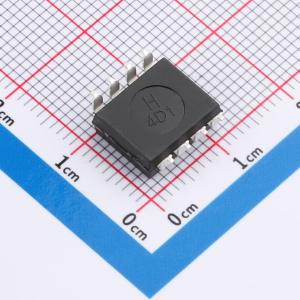

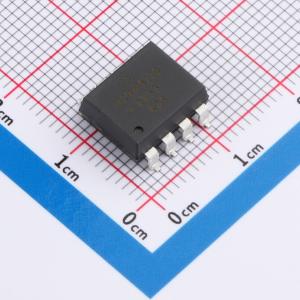

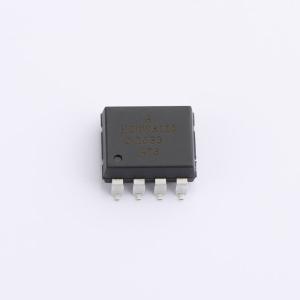

HCNW3120-500E
IGBT门极驱动光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCNW3120-500E
- 商品编号
- C49269355
- 商品封装
- DIP-8
- 包装方式
- 编带
- 商品毛重
- 1.613867克(g)
商品参数
参数完善中
商品概述
Broadcom® HCPL-3120包含一个GaAsP LED，而HCPL-J312和HCNW3120包含一个AlGaAs LED。该LED与一个集成了功率输出级的电路进行光耦合。这些光耦合器非常适合用于驱动电机控制逆变器应用中的功率IGBT和MOSFET。输出级的高工作电压范围提供了栅极控制器件所需的驱动电压。这些光耦合器提供的电压和电流使其非常适合直接驱动额定值高达1200V/100A的IGBT。对于额定值更高的IGBT，HCPL-3120系列可用于驱动分立式功率级，进而驱动IGBT栅极。HCNW3120在IEC/EN/DIN EN 60747-5-5标准中具有最高的绝缘电压V_IORM = 1414 V_PEAK。HCPL-J312的绝缘电压为V_IORM = 1230 V_PEAK，而V_IORM = 630 V_PEAK的规格也适用于HCPL-3120（选项060）。
商品特性
- 最大峰值输出电流2.5A
- 最小峰值输出电流2.0A
- 在V_CM = 1500V时，最小共模抑制(CMR)为25 kV/μs
- 最大低电平输出电压(V_OL)为0.5V，无需负栅极驱动
- 最大供电电流I_CC = 5mA
- 带滞回的欠压锁定保护(UVLO)
- 宽工作V_CC范围：15V至30V
- 最大开关速度500ns
- 工业温度范围：-40℃至+100℃
- 法规认证：
- UL认证：
- HCPL-3120/J312：3750 V_RMS 持续1分钟
- HCNW3120：5000 V_RMS 持续1分钟
- CSA认证
- IEC/EN/DIN EN 60747-5-5认证：
- HCPL-3120（选项060）：V_IORM = 630 V_PEAK
- HCPL-J312：V_IORM = 1230 V_PEAK
- HCNW3120：V_IORM = 1414 V_PEAK
- UL认证：
应用领域
- IGBT/MOSFET栅极驱动
- 交流/无刷直流电机驱动
- 工业逆变器
- 开关模式电源
