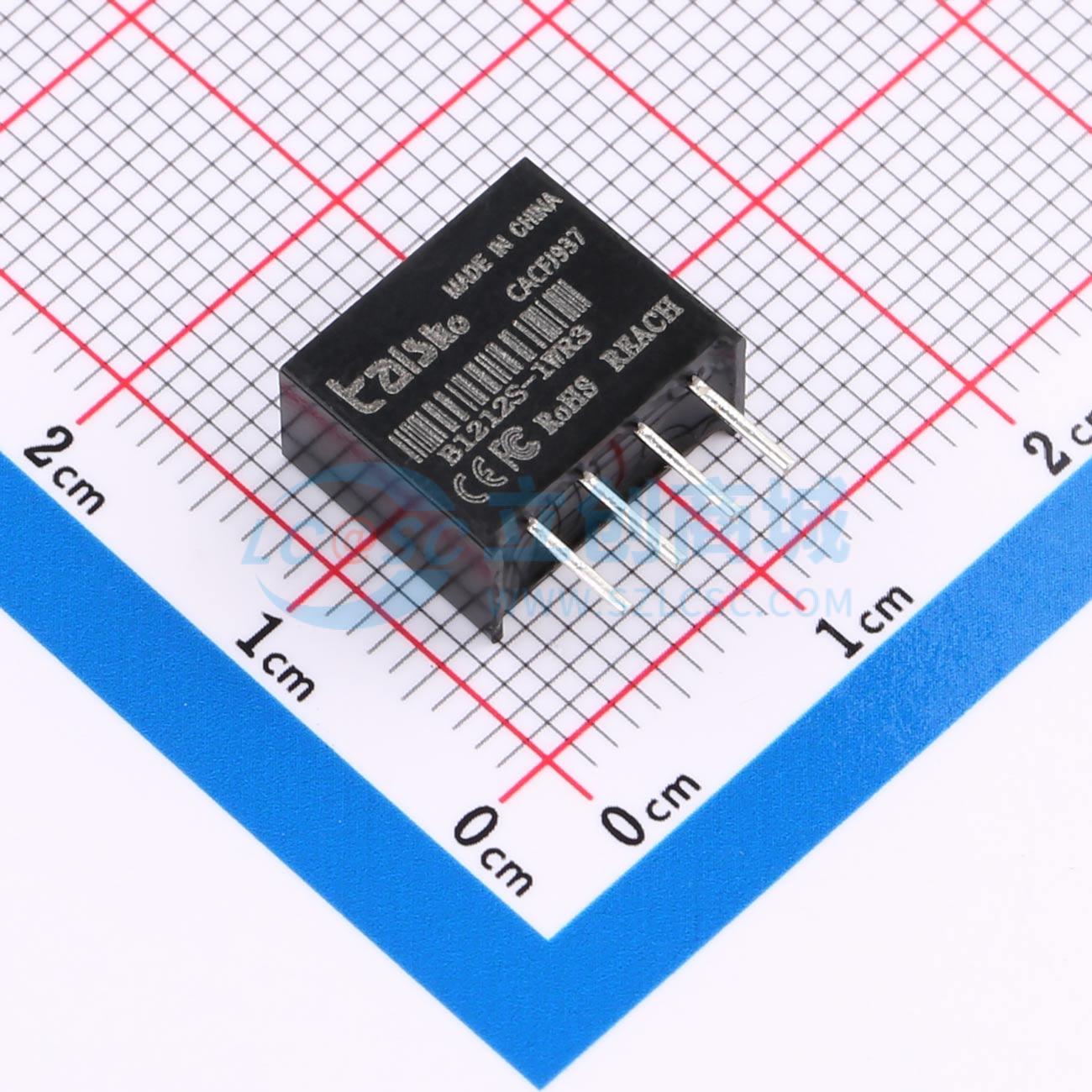

温馨提醒：图片仅供参考，商品以实物为准

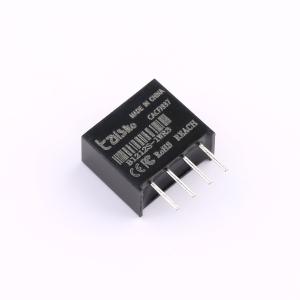

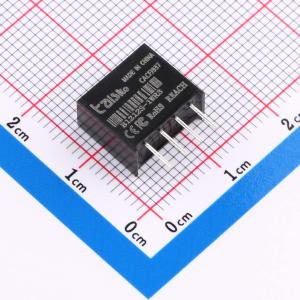

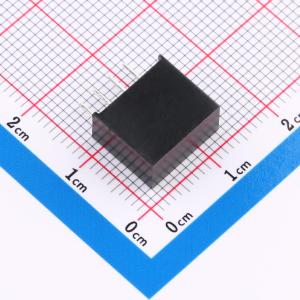

B1212S-1WR3
低功耗、高可靠性的DC/DC转换器，适用于半导体、分析、医疗和探测器应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Taisko(台思科)
- 商品型号
- B1212S-1WR3
- 商品编号
- C49260979
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 2.094118克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 塑封型 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 10.8V~13.2V | |
| 转换效率 | 82% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 83mA | |
| 最大容性负载 | - | |
| 隔离电压(Vrms) | 1kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 静态电流 | - | |
| 纹波噪声 | 75mVp-p | |
| 长度 | 11.6mm | |
| 宽度 | 6mm | |
| 高度 | 10mm | |
| 稳压类型 | 非稳压型 |
商品特性
- 隔离电压：1000V直流隔离
- 工作温度：-45 ℃ ~ 85 ℃
- 低功耗，高可靠性
- 平均无故障时间大于等于200万小时
- 阻燃外壳满足UL94-V0要求
- 国际标准引脚配置（1 2 3 4引脚）
- DC-DC模块电源/1000V隔离
- 固定电压输入/非稳压输出
- 典型特性曲线温度剖面图
- 误差包络曲线图
- 推荐基本应用电路
- 输出负载要求：尽量避免空载使用。当负载实际功耗小于模块额定输出功率的10%或存在空载现象时，建议在输出端使用外部假负载或选择额定功率较低的模块。假负载（电阻）可按模块额定功率的5-10%计算，电阻值=U2/(10% × 1WR3)。
- 过载保护：正常工作条件下，本产品输出电路对过载情况无保护功能。最简单的方法是在输入端串联一个自恢复保险丝，或在电路外部增加断路器。
- 输出端外接电容的容值不宜过大，否则可能导致模块启动时过流或启动不良。具体选择应基于容性负载值表。
- 对于纹波噪声要求较高的场合，应外接LC滤波器，N10254建议Cout使用陶瓷电容或高频低阻抗电解电容，使用钽电容可能导致模块损坏。
- 实现输出电压稳压、过压及过流保护的最简单器件是，在其输入或输出端串联一个带过热保护的线性稳压器
