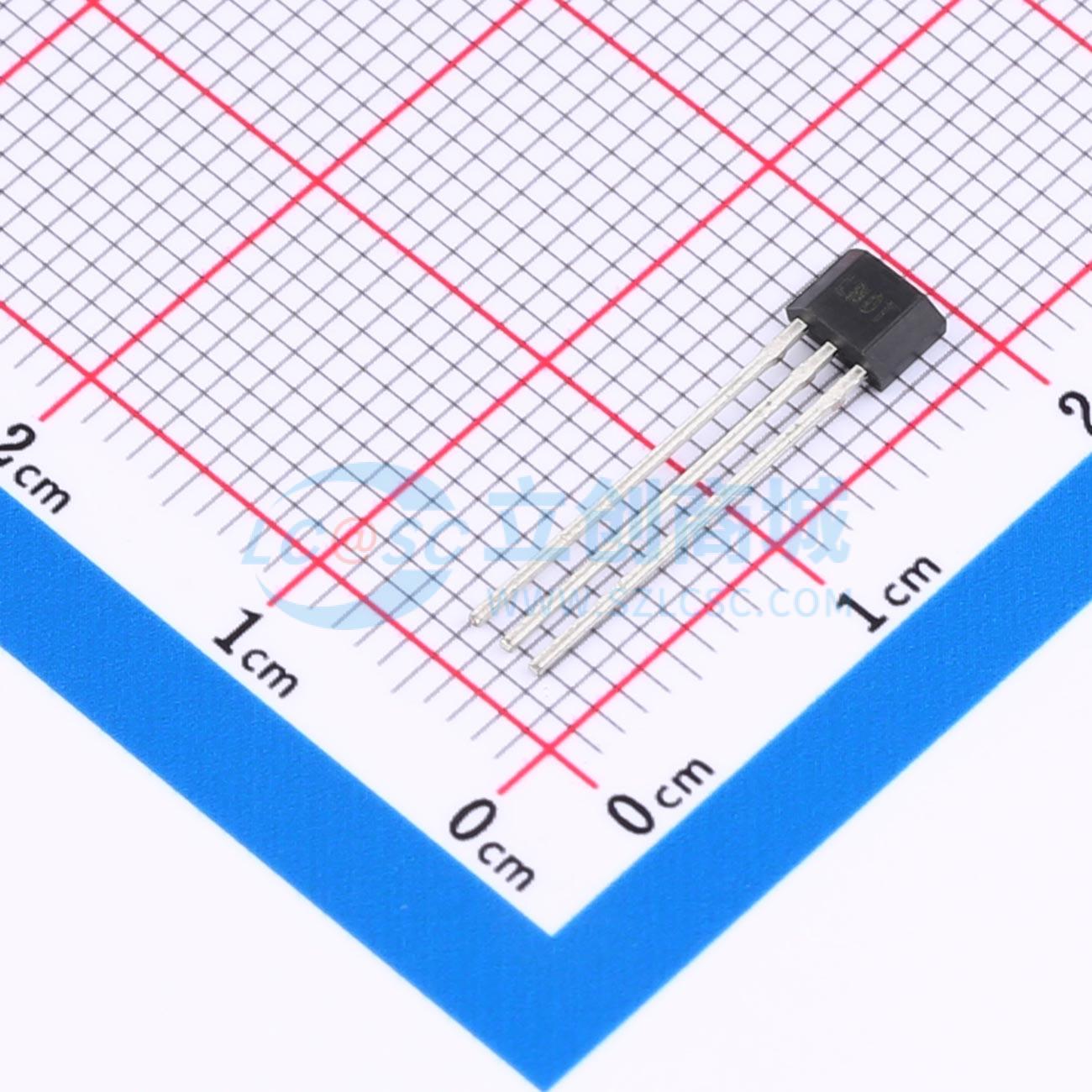

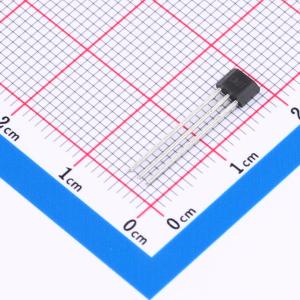

温馨提醒：图片仅供参考，商品以实物为准
KTH1631FH-TO3
高灵敏度、锁存型霍尔开关传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款低功耗、锁存型霍尔开关传感器。芯片内置温度补偿电路，时钟逻辑电路，保证芯片稳定的工作点和开关频率。施加磁场B，当 |B| > |BOP| 时，芯片输出低电平，且保持低电平。直到 |B| > |BRP| 时，芯片输出高电平。可以在1.8V至5.5V的供电电压范围内工作，并采用标准的SOT-23-3L和TO-92S封装。
- 品牌名称
- CONNTEK(昆泰芯)
- 商品型号
- KTH1631FH-TO3
- 商品编号
- C49257205
- 商品封装
- TO-92S
- 包装方式
- 袋装
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 工作电压 | 1.8V~5.5V | |
| 工作点(Gs) | 4mT~5.6mT | |
| 释放点(Gs) | -5.6mT~-4mT | |
| 输出电流 | 5mA | |
| 工作电流 | 2.25mA |
| 属性 | 参数值 | |
|---|---|---|
| 磁延迟 | 9.6mT | |
| 输出类型 | 推挽 | |
| 采样频率 | 40kHz | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 限流保护；反向电压保护；短路保护 |
商品概述
KTH1631F系列是一款低功耗、锁存型霍尔开关传感器。芯片内置温度补偿电路和时钟逻辑电路，确保稳定的工作点与开关频率。当施加的磁场强度B的值大于动作点BOP的值时，芯片输出低电平并保持；直到磁场强度B的值大于释放点BRP的值时，芯片输出才恢复高电平。该系列可在1.8V至5.5V的供电电压范围内工作，并提供标准的SOT-23-3L和TO-92S封装。
商品特性
- 锁存型工作模式
- 宽工作电压范围：1.8V~5.5V
- 高磁场灵敏度
- 超低阈值：Bop=±20 Gauss， Brp=±20 Gauss
- 高阈值：Bop=±48 Gauss， Brp=±48 Gauss
- 平均工作电流：I=2.25 mA @VDD=1.8V（典型值）
- 卓越的ESD性能：HBM 8KV
- 工作温度范围：-40℃~85℃
- 符合RoHS标准
- SOT-23-3L封装
- TO-92S封装
应用领域
- 无刷电机
- 速度检测
- 液位检测
- 接近式位置开关
