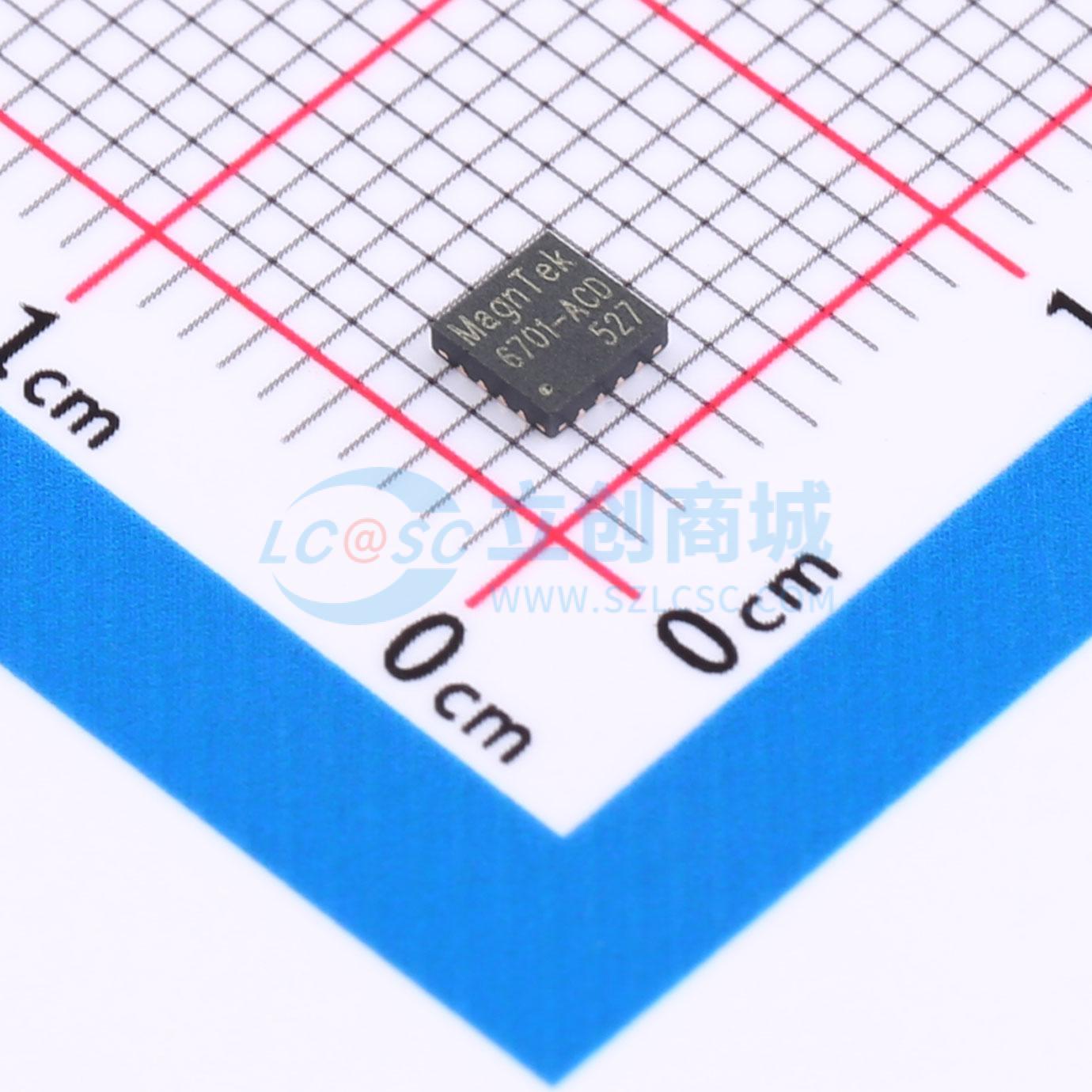

MT6701QT-ACD

磁性编码器IC

描述

该芯片内部包含了两对互成90°放置的差分霍尔惠斯通电桥，能够感应在芯片X-Y平面上旋转磁铁的Z轴磁场分量，并随着磁场角α的变化输出两路正弦的电压信号，再经后续专用电路的放大、补偿和计算后得到角度值α。提供替代传统光电编码器的增量ABZ输出接口，增量输出最大分辨率为1024脉冲/圈或者是4096步/圈。还提供了替代开关霍尔换相的增量UVW信号，1~16对极可编程。提供了标准的I²C或者SSI接口，供上位机或者MCU读取芯片内部的14位绝对角度数值

品牌名称

MagnTek(麦歌恩)

商品型号

MT6701QT-ACD

商品编号

C49257133

商品封装

QFN-16(3x3)​

包装方式

编带

商品毛重

0.0608克(g)
