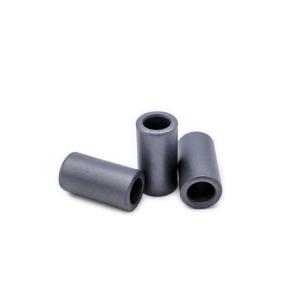

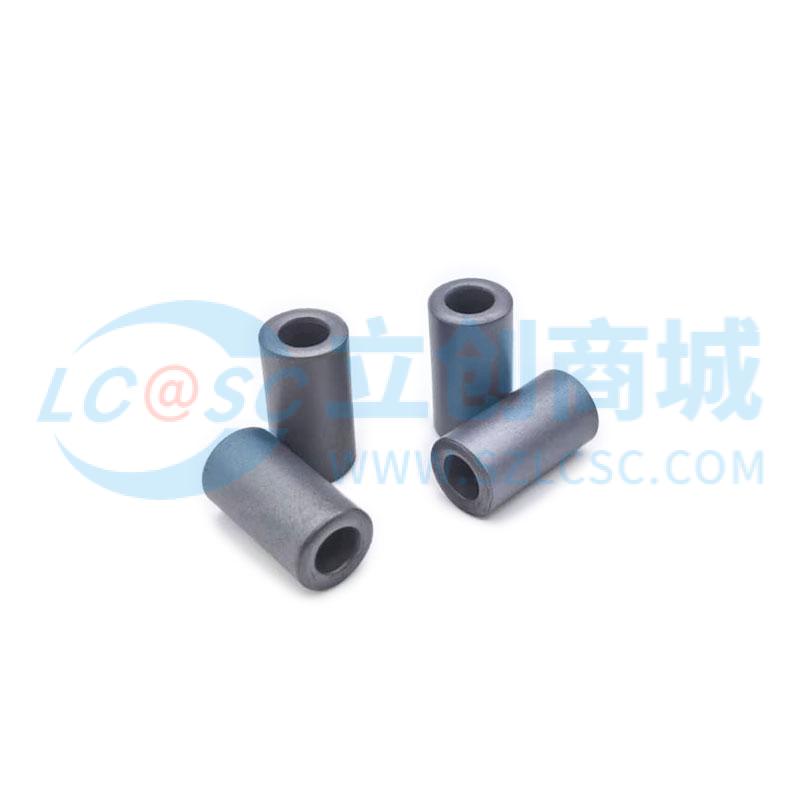

抗干扰铁氧体镍锌磁环RH10.5*20*6.5
- 工业品
价格：￥0.3144价格含税（税率13%）
10+￥0.2944
210+￥0.2444
1050+￥0.2344
- 商品型号
- RH10.5*20*6.5
- 商品编号
- C49253922
- 商品毛重
4.840136克(g)
广东仓2,915
购买数量
个
(210个/托盘，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
材质为镍锌铁氧体，具备优异的高频抗干扰性能，可有效抑制电磁干扰（EMI）
2
尺寸规格精准：管物圆内径A=10.5±0.4mm、长度B=20±0.5mm、厚度C=6.5±0.3mm，符合严格公差要求
3
电气性能稳定：25KHZ下阻抗Z1≥45Ω、100KHZ下Z2≥85Ω，能有效衰减高频干扰信号
4
材质特性优良：初始磁导率μi±20%、比温度系数2-5×10^-6/℃（温度稳定性好）、饱和磁通密度Bs≥260mT、剩磁Br≤150mT、矫顽力HC≤35A/m、居里温度Tc≥140℃、体积电阻率ρ≥10^8Ω·m、密度4.6g/cm³
5
外观质量严格控制：破损面积≤1mm²、总破损面积≤2mm²、破损深度≤0.4mm、毛刺长度≤0.2mm
6
通过RoHS和REACH环保认证
7
批量一致性高：10PCS样品检验数据显示各项参数（Q值、阻抗、尺寸）均在标准范围内，波动小
使用场景 APPLICATIONS
1
计算机及周边设备：打印机、扫描仪、键盘、鼠标等线缆抗干扰
2
通讯设备：路由器、交换机、调制解调器、光纤收发器等连接线EMI抑制
3
消费电子：电视、音响、手机充电器、平板数据线等电磁辐射降低
4
工业控制：PLC控制器、传感器、仪器仪表、自动化设备线缆抗干扰
5
汽车电子：车载导航、音响、OBD接口线缆、倒车影像数据线抗干扰
6
医疗电子：小型医疗设备（血压计、血糖仪）电源线、信号传输线抗干扰
注意事项 PRECAUTIONS
1
安装时将线缆紧密绕磁环2-3圈以增强效果，避免松散
2
磁环为易碎陶瓷材质，操作轻拿轻放，防止碰撞跌落破损
3
选择与线缆直径匹配的内径，确保贴合紧密
4
使用温度不超过140℃（居里温度），避免高温失效
5
避免潮湿、腐蚀性环境，防止材质老化
6
磁环裂纹/破损需及时更换，否则降低抗干扰能力
7
安装位置尽量靠近干扰源或设备端
