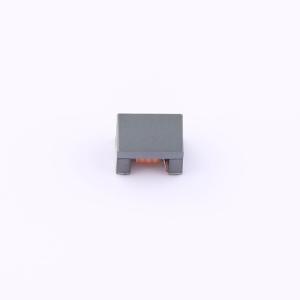

温馨提醒：图片仅供参考，商品以实物为准
ESF4532510YLB
共模；滤波；贴片；铁氧体；
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 51uh(-30%~+50%)(RDC)1.0Ω;（IDC）0.23A;1.0kΩ@10MHz
- 品牌名称
- ABC(千如)
- 商品型号
- ESF4532510YLB
- 商品编号
- C49247954
- 商品封装
- SMD-4P,4.5x3.2mm
- 包装方式
- 编带
- 商品毛重
- 0.237克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 线路数 | 2 | |
| 电感@频率 | 51uH@100kHz | |
| 额定电流 | 230mA | |
| 阻抗@频率 | 1kΩ@10MHz |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | 50V | |
| 耐电压 | - | |
| 直流电阻(DCR) | 1Ω | |
| 工作温度 | -40℃~+85℃ | |
| 绝缘电阻 | 10MΩ |
商品概述
该产品采用铁氧体鼓形磁芯结构，具备磁屏蔽功能。绕组使用H级漆包铜线。产品参考重量为0.25g。其湿度敏感等级为2级。产品符合RoHS要求，且为无卤产品。工作温度范围为-40℃至+85℃（包含温升）。其耐焊接热能力为260℃下10秒。电气特性基于25℃环境，最大温升40℃下的电流为基准。绝缘电阻最小为10MΩ @50Vdc。额定电压为50Vdc。
