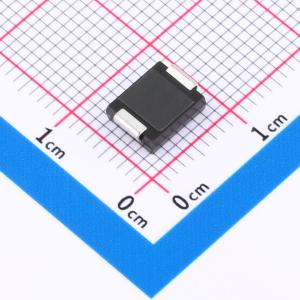

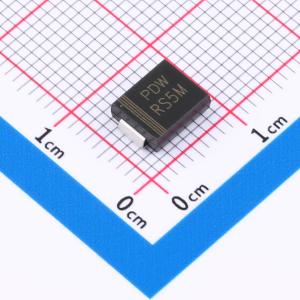

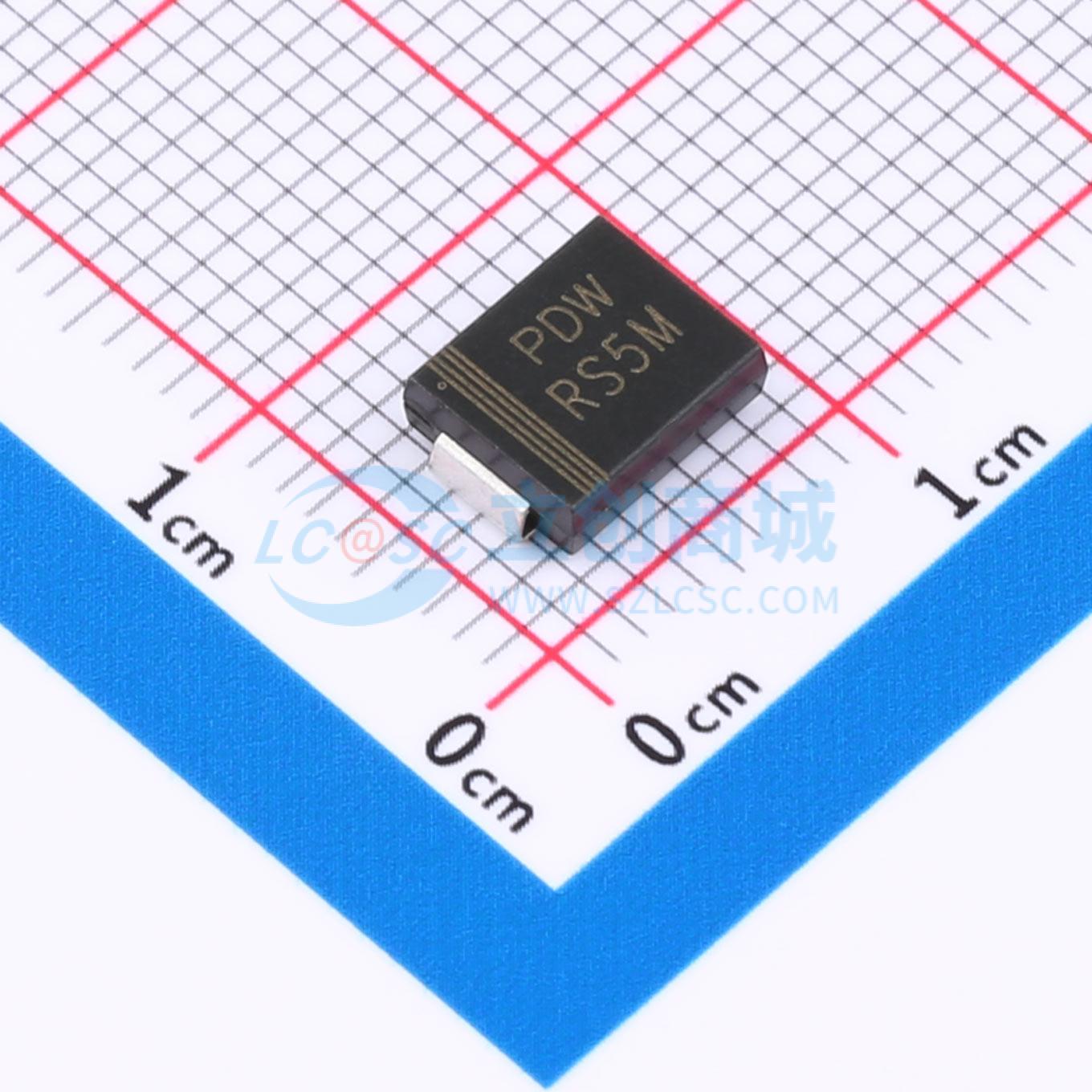

温馨提醒：图片仅供参考，商品以实物为准
RS5MC
耐压:1000V 电流:5A 反向恢复时间：500ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：塑料封装符合UL易燃性分类94V-0。 适用于表面贴装应用。 低反向泄漏。 内置应力消除，适合自动贴装。 高正向浪涌电流能力。 保证高温焊接：端子处260℃/10秒
- 品牌名称
- PDW(芯格诺科技)
- 商品型号
- RS5MC
- 商品编号
- C49247312
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.3648克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 1.3V@5A | |
| 直流反向耐压(Vr) | 1kV | |
| 整流电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 反向恢复时间(Trr) | 500ns | |
| 工作结温范围 | -55℃~+150℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 120A |
商品特性
- 塑料封装符合UL 94V-0阻燃等级
- 适用于表面贴装应用
- 低反向漏电流
- 内置应力消除结构，适合自动化贴装
- 高正向浪涌电流能力
- 保证高温焊接：端子可承受260°C持续10秒
- 外壳：采用SMC(DO-214AB)封装，模塑塑料外壳覆盖钝化芯片
- 端子：镀锡，符合方法2026的可焊性要求
- 极性：色环标示阴极端
- 安装位置：任意
