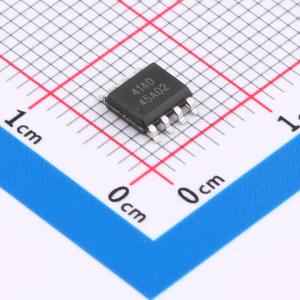

CS4140
两线制漏电检测电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CS4140是用于即时通断漏电保护器的专用低功耗集成电路。它是由电流传感器感应双线漏电信号，通过短延时输出一个高电平，从而驱动可控硅启动漏电保护。
- 品牌名称
- 拓朴微
- 商品型号
- CS4140
- 商品编号
- C49247080
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.16925克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 漏电保护芯片 | |
| 动作时间(Ton) | 2ms |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -35℃~+80℃ | |
| 功能特性 | 电流脱扣功能 |
商品概述
该集成电路专用于即时通断漏电保护器，属于低功耗设计。它通过电流传感器感应双线漏电信号，经过短延时后输出高电平，从而驱动可控硅启动漏电保护功能。其内部集成了整流桥、齐纳管稳压器、运算放大器、电流基准、延时电路、锁存器以及可控硅驱动电路。仅需极少外围元件即可构建一个高可靠性的工作系统。
商品特性
- 交流直接供电
- 内部桥式整流
- 延时时间可调
- 触发灵敏度可调
- 所需外围元件少
- 符合 UL943 标准
- 专用于双线供电
- 适用于 110V 或 220V 供电
- 锁存输出直接驱动可控硅
应用领域
- 个人护理产品
- 两线制电源插头
- 断路器
- 要求带有GFCI安全设施的电源线
