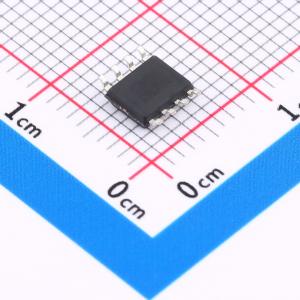

M54123L

高速漏电检测电路

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: M54123L漏电保护器专用电路是用于高速对地漏电保护器的半导体集成电路，该电路内部由差分放大器、锁存器和稳压器组成，输入灵敏度高、可靠性强。其主要功能机理是：零电流互感器（ZCT）检测漏电，其次级输出作为差分放大器的输入，差分放大器与一个外接电容相结合，将信号放大，并连接到锁存器的输入端。在输入电压达到规定值前，锁存器输出一直保持低电平；当漏电电流大于规定值，输出变高，触发与锁存器电路相连的可控硅。
品牌名称: 拓朴微
商品型号: M54123L
商品编号: C49247078
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.15375克(g)

商品参数

商品概述

M54123L 漏电保护器专用电路是一款用于高速对地漏电保护器的半导体集成电路，其内部集成了差分放大器、锁存器和稳压器，具备高输入灵敏度和高可靠性。其核心工作原理是：零电流互感器检测漏电，其二次侧输出作为差分放大器的输入信号；差分放大器与外接电容配合将信号放大，并馈送至锁存器输入端。当输入电压低于设定阈值时，锁存器输出保持低电平；一旦漏电电流超过设定值，输出即变为高电平，从而触发与之相连的可控硅。

商品特性

外围元件少
温度特性好
110V ~ 220V 电压均可使用
工作温度范围宽（环境温度 -20℃ ~ +80℃）
高抗干扰和抗冲击能力
输入灵敏度高（典型值 Vt=7.3mV）
提供 DIP8、SIP8、SOP8 封装
低功耗（典型值 4.6mW），适用于 100V 或 220V 系统

应用领域

小型断路器
漏电保护插头（座）
漏电保护面板

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	漏电保护芯片
	工作电流	330uA~580uA
	触发电压(Vt)	7.3mV

	属性	参数值
	工作温度	-20℃~+80℃
	功能特性	电流脱扣功能
