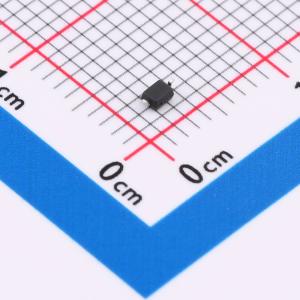

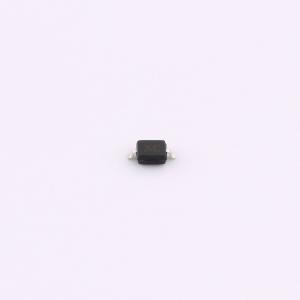

温馨提醒：图片仅供参考，商品以实物为准
KESD5V0B03
双向 5V截止 峰值浪涌电流：20A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 浪涌保护二极管专为需要瞬态过电压保护功能的应用而设计。它们适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。
- 品牌名称
- KUU
- 商品型号
- KESD5V0B03
- 商品编号
- C49243153
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A@8/20us | |
| 峰值脉冲功率(Ppp) | 400W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 9V | |
| 反向漏电流(Ir) | 200nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品特性
- 2引脚无引脚封装
- 低结电容（最大值：1.5pF）
- 峰值脉冲电流（8 / 20μs）最大值：20A
- IEC61000-4-2（静电放电）±30kV（空气），±30kV（接触）
- 低泄漏电流
- 工作电压：5V
- 符合RoHS标准
应用领域
- LED照明模块
- RS232/RS485
- CAN和LIN总线
- 便携式仪器
- 通用I/O
- 汽车应用
