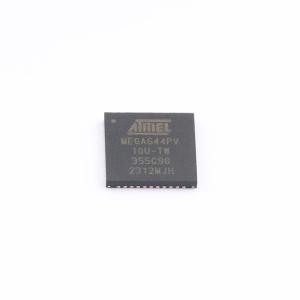

ATMEGA644PV-10MUR

8位AVR微控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是低功耗CMOS 8位微控制器，基于AVR增强型RISC架构。通过在单个时钟周期内执行强大的指令，每兆赫兹可实现接近1MIPS的吞吐量，使系统设计人员能够针对功耗与处理速度优化设备。AVR内核将丰富的指令集与32个通用工作寄存器相结合。所有32个寄存器都直接连接到算术逻辑单元(ALU)，允许在一个时钟周期内执行的单条指令中访问两个独立的寄存器。由此产生的架构代码效率更高，同时实现的吞吐量比传统的CISC微控制器快达十倍。提供以下特性：具有读/写功能的64KB系统内可编程闪存、2KB EEPROM、4KB SRAM、32个通用I/O线、32个通用工作寄存器、实时计数器(RTC)、三个具有比较模式和PWM的灵活定时器/计数器、两个串行可编程USART、一个面向字节的两线串行接口(I²C)、一个8通道10位ADC（带有可选的可编程增益差分输入级）、一个带内部振荡器的可编程看门狗定时器、一个SPI串行端口、符合IEEE std. 1149.1的JTAG测试接口（也用于访问片上调试系统和编程）以及六种软件可选的节能模式
品牌名称: MICROCHIP(美国微芯)
商品型号: ATMEGA644PV-10MUR
商品编号: C49241736

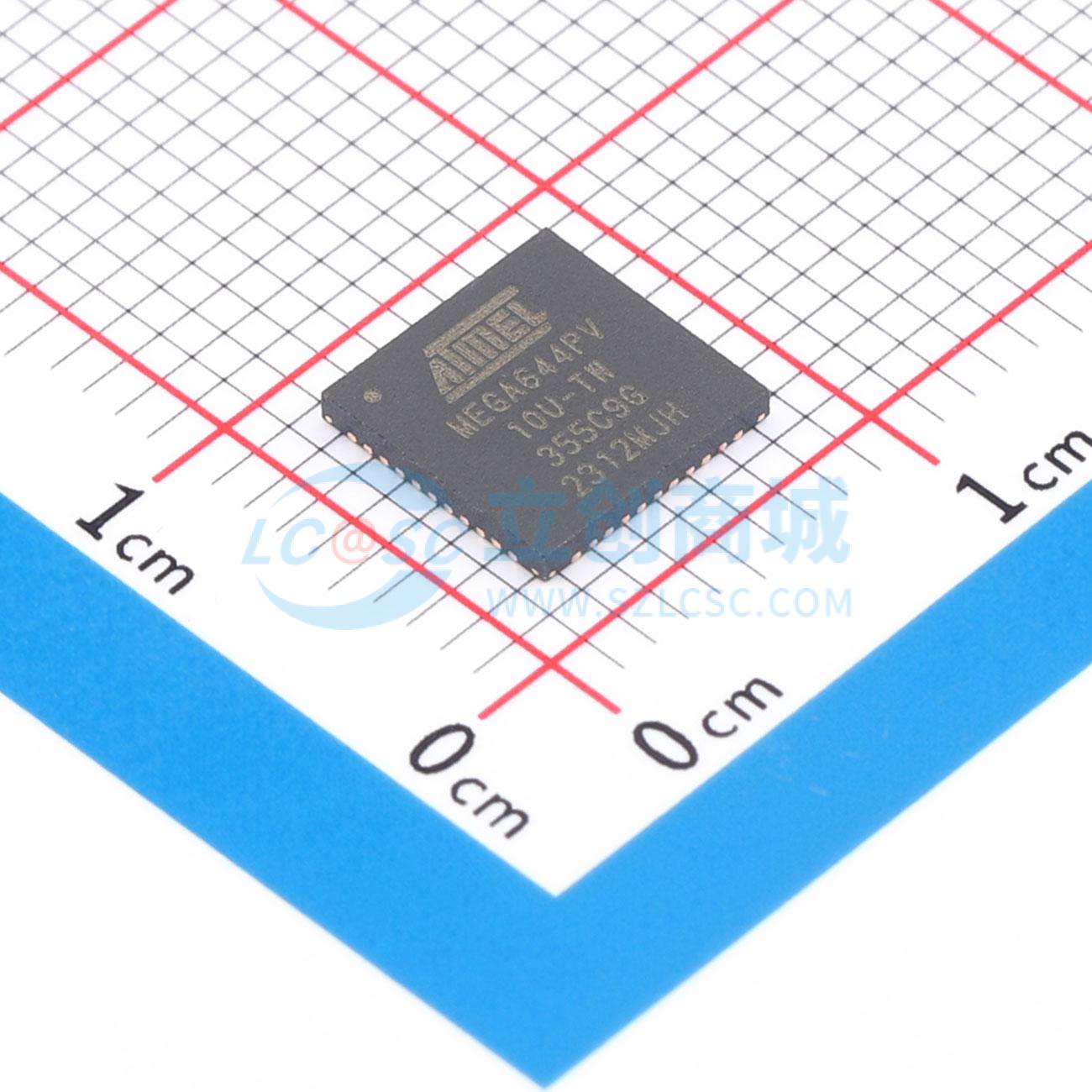

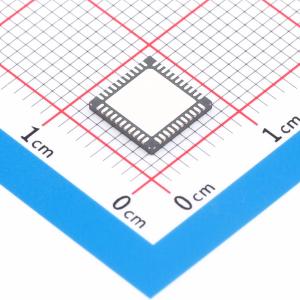

商品封装: VQFN-44(7x7)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

	属性	参数值
	EEPROM容量	2KB
	I/O数量	32
	振荡器类型	内置
	工作电压	1.8V~5.5V
	工作温度	-40℃~+85℃
	功能特性	欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；内置通用定时器；可编程看门狗；触控功能

商品概述

Atmel picoPower ATmega644P是一款基于AVR增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行功能强大的指令，ATmega644P可实现接近每MHz 1MIPS的吞吐量。这使得系统设计人员能够在功耗与处理速度之间优化器件。 AVR内核将丰富的指令集与32个通用工作寄存器相结合。所有32个寄存器均直接连接到算术逻辑单元，允许在单个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构代码效率更高，同时实现比传统CISC微控制器快十倍的吞吐量。 ATmega644P提供以下功能：64KB具有读-写-写能力的在系统可编程闪存、2KB EEPROM、4KB SRAM、32条通用I/O线、32个通用工作寄存器、实时计数器、三个带比较模式和PWM的灵活定时器/计数器、两个可编程串行USART、一个面向字节的2线串行接口、一个8通道10位ADC（带可选可编程增益差分输入级）、一个带内部振荡器的可编程看门狗定时器、一个SPI串行端口、符合IEEE std. 1149.1标准的JTAG测试接口（也用于访问片上调试系统及编程）以及六种软件可选的省电模式。空闲模式停止CPU，同时允许SRAM、定时器/计数器、SPI端口和中断系统继续运行。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直至下一次中断或硬件复位。在省电模式下，异步定时器继续运行，允许用户在器件其余部分休眠时维持定时基准。ADC降噪模式停止CPU和除异步定时器和ADC外的所有I/O模块，以最小化ADC转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行而器件其余部分休眠。这允许极快的启动与低功耗相结合。在扩展待机模式下，主振荡器和异步定时器均继续运行。 Atmel提供QTouch库，用于将电容式触摸按钮、滑块和滚轮功能嵌入AVR微控制器。获得专利的电荷转移信号采集提供稳健的感应，并包含完全去抖功能。

商品特性

高性能、低功耗Atmel AVR 8位微控制器系列
高级RISC架构
131条功能强大的指令，大多数为单时钟周期执行
32×8个通用工作寄存器
完全静态操作
在20MHz下高达20MIPS的吞吐量
片上2周期乘法器
高耐久性非易失性存储器段
64KB在系统自编程闪存程序存储器
2KB EEPROM
4KB内部SRAM
写入/擦除周期：闪存10，000次，EEPROM 100，000次
数据保存期：85°C下20年，25°C下100年
带独立锁定位的可选引导代码段
通过片上引导程序进行在系统编程
真正的读-写-写操作
用于软件安全的编程锁定
Atmel QTouch库支持
电容式触摸按钮、滑块和滚轮
QTouch和QMatrix采集
多达64个感应通道
JTAG接口
符合JTAG标准的边界扫描能力
广泛的片上调试支持
通过JTAG接口对闪存、EEPROM、熔丝位和锁定位进行编程
外设特性
两个带独立预分频器和比较模式的8位定时器/计数器
一个带独立预分频器、比较模式和捕获模式的16位定时器/计数器
带独立振荡器的实时计数器
六个PWM通道
8通道10位ADC
差分模式，增益可选1×、10×或200×
一个面向字节的2线串行接口
两个可编程串行USART
一个主/从SPI串行接口
带独立片上振荡器的可编程看门狗定时器
片上模拟比较器
引脚变化中断和唤醒
特殊微控制器特性
上电复位和可编程欠压检测
内部校准RC振荡器
外部和内部中断源
六种睡眠模式：空闲、ADC降噪、省电、掉电、待机和扩展待机
I/O和封装
32条可编程I/O线
40引脚PDIP
44引脚TQFP
44焊盘VQFN/QFN
工作电压
ATmega644PV：1.8V ~ 5.5V
ATmega644P：2.7V ~ 5.5V
速度等级
ATmega644PV：0 ~ 4MHz @ 1.8V ~ 5.5V，0 ~ 10MHz @ 2.7V ~ 5.5V
ATmega644P：0 ~ 10MHz @ 2.7V ~ 5.5V，0 ~ 20MHz @ 4.5V ~ 5.5V
功耗
1MHz、1.8V、25°C条件下
工作模式：0.4mA
掉电模式：0.1μA
省电模式：0.6μA

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	AVR
	CPU最大主频	10MHz
	CPU位数	8 Bit
	程序存储容量	64KB
	程序存储器类型	FLASH
	RAM容量	4KB
