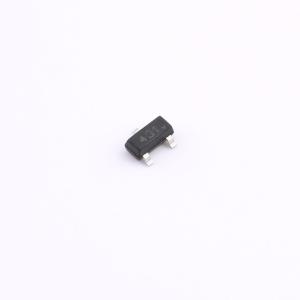

温馨提醒：图片仅供参考，商品以实物为准
TL431D
可调高精度参考源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Vi:36V Vo:2.5V 100mA 档位0.5%
- 品牌名称
- HKT(合科泰)
- 商品型号
- TL431D
- 商品编号
- C49238166
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.035767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | - | |
| 输出电压 | 2.5V~36V | |
| 输出电流 | 150mA | |
| 精度 | ±1% | |
| 温度系数 | 50ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | 1.5uA | |
| 最小阴极电流调节 | 450uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -20℃~+85℃ | |
| 功能特性 | 温度补偿控制 |
商品特性
- 在整个工作温度范围内实现有效的温度补偿
- 全温度范围内的典型等效温度系数为 50 ppm/℃
- 输出电压可调至 36V
- 低动态输出阻抗，典型值为 0.20 Ω
- 电流能力为 1 至 100mA
- 低输出噪声电压
- 快速导通状态响应
- 表面贴装器件
应用领域
- 并联稳压器
- 大电流并联稳压器
- 精密限流器
