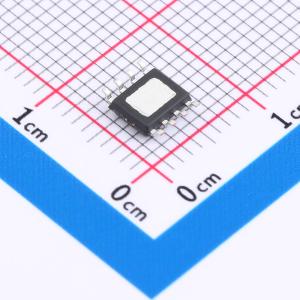

温馨提醒：图片仅供参考，商品以实物为准
EA2430T8R
降压型 3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 32V, 3A COT同步降压转换
- 品牌名称
- everanalog(申风)
- 商品型号
- EA2430T8R
- 商品编号
- C49237848
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.127克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~32V | |
| 输出电压 | 923mV~6V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 600uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
EA2430是一款采用固定导通时间控制技术的同步降压转换器。其主控制环路采用COT模式，允许使用低等效串联电阻的陶瓷电容，无需外部补偿组件即可实现快速瞬态响应。该技术可在高负载脉宽调制模式与轻负载工作之间实现无缝转换，使器件在轻载条件下保持高效率。工作输入电压范围为4.0V至32V。输出电压可在0.923V至6V之间设置。内部集成过温保护、欠压保护及逐周期限流功能。采用ESOP8封装。
商品特性
- 采用固定导通时间工作模式
- 具备超快速瞬态响应能力
- 支持使用低等效串联电阻陶瓷电容
- 低输出纹波
- 参考电压为0.923V
- 输出电压范围：0.923V至6V
- 输出电流能力为3A
- 伪固定频率500KHz（在5V输出条件下）
- 支持轻载模式切换
- 输入电压范围：4.0V至32V
- 集成内部软启动功能
- 具备逐周期谷值与峰值限流保护
- 集成内部补偿电路
应用领域
- 数字电视
- 家庭网络终端
- 数字机顶盒
- DSL调制解调器
