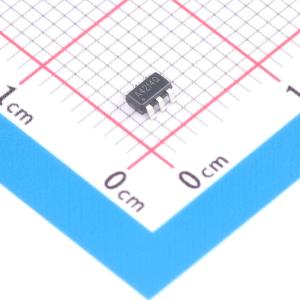

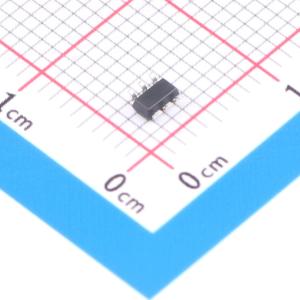

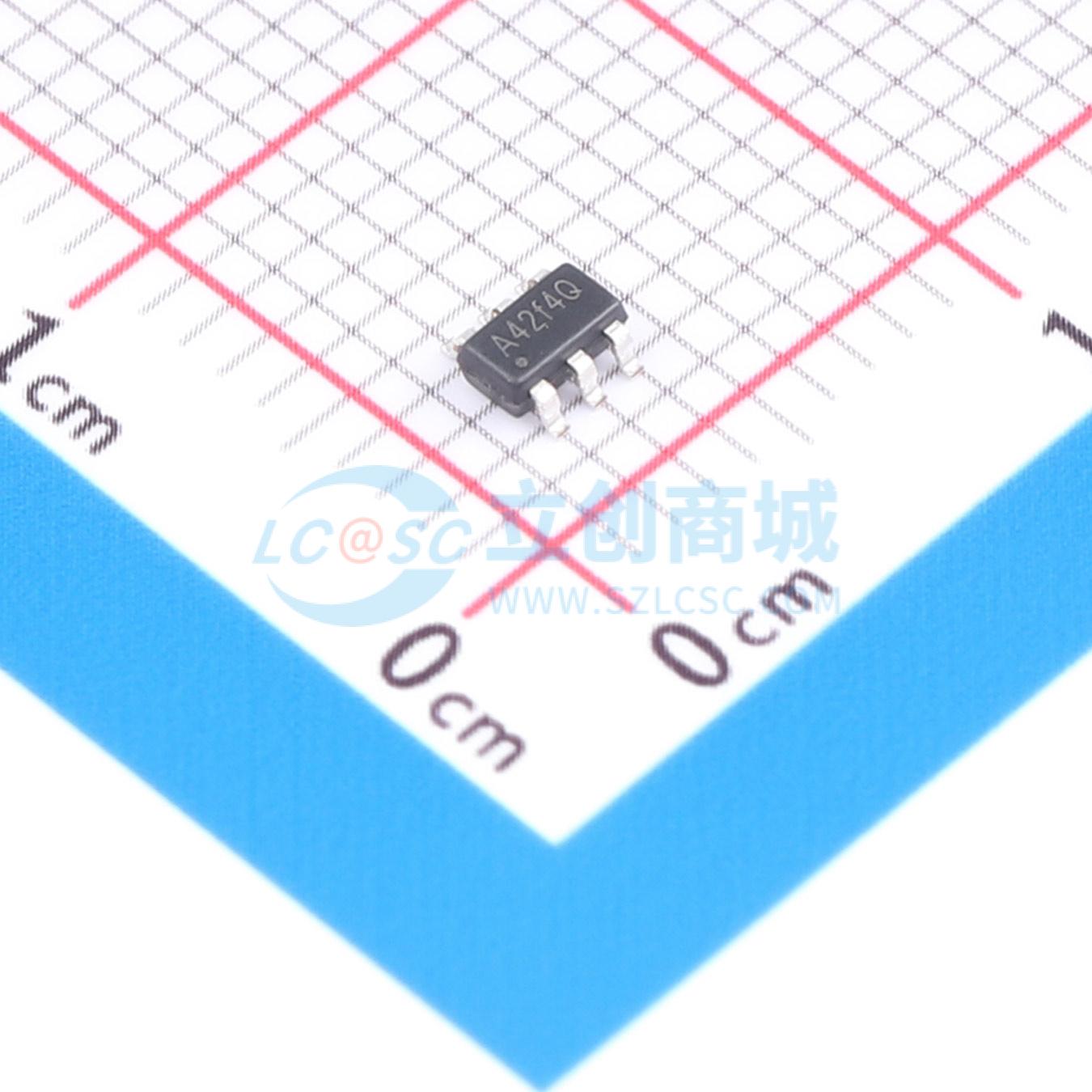

温馨提醒：图片仅供参考，商品以实物为准
EA8210BT6R
降压型 2.5A 4.5V~21V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 23V, 2.5A COT同步降压转换
- 品牌名称
- everanalog(申风)
- 商品型号
- EA8210BT6R
- 商品编号
- C49237797
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.048333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~21V | |
| 输出电压 | 600mV~17V | |
| 输出电流 | 2.5A | |
| 开关频率 | 400kHz~600kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；打嗝限流 |
商品概述
EA8210B是一款2.5A降压稳压器，设计工作输入电压范围为4.5V至23V。内置低导通电阻的高低侧功率MOSFET不仅减少了外部元件数量，且效率高达96%，非常适合2.5A输出电流应用。EA8210B的设计考虑了轻载模式下的运行。在输出负载为20mA的条件下，效率可达80%。EA8210B具备完整的保护功能，包括逐周期电流限制、短路保护、过温保护和欠压锁定保护。内部补偿设计不仅使用户应用更为简化，还能降低外部元件成本。EA8210B采用SOT23-6封装，易于使用。
商品特性
- 内置低导通电阻功率MOSFET
- 效率高达96%
- 轻载效率高达80%
- 4.5V至23V输入电压范围
- 输出电压可调低至0.8V
- 2A连续负载电流
- 固定500KHz开关频率
- 内部补偿
- 逐周期电流限制
- 自动恢复打嗝模式短路保护
- 与低等效串联电阻陶瓷输出电容器搭配稳定工作
- 输入欠压锁定保护
- 自动恢复过温保护
- 提供SOT23-6封装
应用领域
- 分布式电源系统
- 网络通信产品
- 液晶电视与平板电视
- 笔记本电脑
