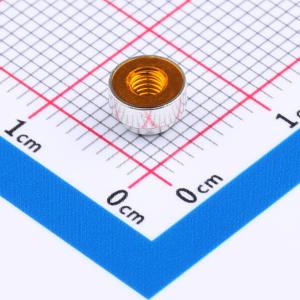

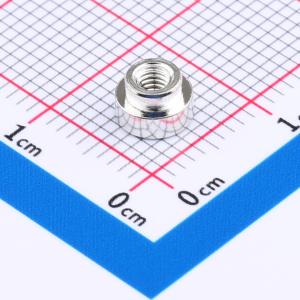

广东怡远电路板表贴圆螺母柱 PCB贴片连接器 M2.5x5.56xL2+1.53mm 铜镀锡 SMTSOM2.520BTR

工业品

价格：￥0.410914

原价：￥ 0.4193

50+￥0.38759￥0.3955

1000+￥0.32928￥0.336

5000+￥0.317618￥0.3241

品牌名称: 广东怡远
商品型号: SMTSOM2.520BTR
商品编号: C49236543
商品毛重: 1克(g)

孔径&板高

插深（A）

广东仓890

购买数量

个

(1000个/圆盘，最小起订量5个，递增量：5)

总价金额：

￥0.00

近期成交3单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 该螺母柱为广东怡远品牌SMT贴片式圆螺母柱，型号SMTSOM2.520BTR，专用于PCB电路板表面贴装连接。

2 规格为M2.5×0.45，螺纹直径2.5mm，螺距0.45mm，适用于精密电子设备中的小型紧固需求。

3 总长度为L2+1.53mm（即总长约为3.53mm），其中安装部分长度为2.0mm，顶部高度为1.53mm，设计紧凑，适合高密度布局。

4 主体外径Φ5.56±0.10mm，安装孔径Φ4.09±0.10mm，确保与PCB开孔良好配合。

5 材质为C3604黄铜，具有良好的导电性、耐腐蚀性和机械强度，适用于多种工业环境。

6 表面处理为镀镍后覆2-3μm锡层（Tin Matte over Nickel），提供优异的焊接性能和抗氧化能力，符合RoHS环保标准。

7 采用卷盘包装，宽度24mm，配备聚酰胺标签便于自动拾取，适用于SMT自动化生产线。

8 产品已去除毛刺和锐角，表面清洁无污染，满足精密装配要求。

使用场景 APPLICATIONS

1 广泛应用于消费电子、通信设备、汽车电子、医疗仪器等领域的PCB板上。

2 适用于需要通过SMT工艺进行表面贴装的场合，如手机主板、路由器、传感器模块等。

3 可作为电路板上的支撑结构或螺纹连接件，用于固定外壳、散热器或其他组件。

4 特别适合空间受限且对精度要求较高的微型电子设备中。

5 支持自动化贴装流程，提高生产效率和一致性。

注意事项 PRECAUTIONS

1 安装前需确认PCB板开孔尺寸是否匹配Φ4.09mm，建议预留±0.10mm公差。

2 建议在回流焊过程中控制温度曲线，避免因高温导致镀层脱落或变形。

3 使用前请检查是否有毛刺或异物残留，确保不影响焊接质量。

4 本产品为精密元件，请避免手动弯折或施加过大力量，防止损坏。

5 存储时应保持干燥、防尘，避免长时间暴露于潮湿环境中。

6 推荐使用标准SMT贴装设备进行安装，以保证定位准确和焊接可靠性。
