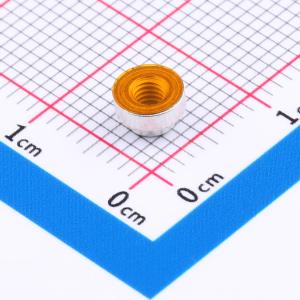

广东怡远电路板表贴圆螺母柱 PCB贴片连接器 M2.5x4.35x1.5+1.4mm 铁镀锡 SMTWEM2515STR

工业品

价格：￥0.448938

原价：￥ 0.4581

50+￥0.423458￥0.4321

1500+￥0.359758￥0.3671

4500+￥0.347018￥0.3541

品牌名称: 广东怡远
商品型号: SMTWEM2515STR
商品编号: C49236534
商品毛重: 1克(g)

孔径&板高

插深（A）

广东仓3,440

购买数量

个

(1500个/圆盘，最小起订量5个，递增量：5)

总价金额：

￥0.00

近期成交1单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 本产品为广东怡远品牌SMTWEM2515STR型号的电路板表贴圆螺母柱，专用于PCB板表面贴装（SMT）工艺，具备高精度和良好焊接性能。

2 外形为圆柱形，主体直径Φ5.00±0.10mm，顶部台阶直径Φ3.50±0.10mm，整体结构紧凑，适合在有限空间内实现可靠连接。

3 螺纹规格为M2.5×0.45mm，适用于标准M2.5螺钉配合使用，螺纹部分具有良好的强度与耐磨性。

4 总长度为1.5+1.4mm（即总长2.9mm），其中安装段高度1.5mm，头部高度1.4mm，满足典型PCB板厚度及装配需求。

5 材质为Steel 1215（低碳钢），具备良好的加工性能和机械强度，适合大批量自动化生产。

6 表面处理采用镀镍后镀锡工艺，镀层厚度为镍1-3μm、锡2-3μm，确保优异的可焊性和抗氧化能力，符合RoHS环保要求。

7 产品经过去毛刺处理，表面光滑无锐角，避免划伤PCB或影响自动化贴装。

8 包装方式为13英寸可回收卷带，带聚酰亚胺胶片便于真空拾取，适配全自动贴片机作业，提升组装效率。

9 支持高密度电路板应用，广泛应用于消费电子、通信设备、工业控制等领域。

使用场景 APPLICATIONS

1 适用于各类需要在PCB板上进行表面贴装的螺母柱连接场景。

2 常见于手机、平板电脑、路由器、智能穿戴设备等小型电子产品的内部结构固定。

3 用于模块化组件之间的机械连接，如天线座、散热器、外壳卡扣等部位的螺丝固定。

4 适合自动化生产线中的SMT贴片工艺，可与高速贴片机兼容，提高装配一致性。

5 可用于需要耐腐蚀、抗振动环境下的电子设备组装，例如车载电子、工业传感器等。

6 适用于双面PCB板设计中需从一侧焊接并承受拉力的连接点。

注意事项 PRECAUTIONS

1 安装前请确认PCB板开孔尺寸是否匹配，建议开孔直径为Φ5.00mm左右，以保证插拔顺畅且不松动。

2 焊接时推荐使用回流焊工艺，温度曲线应符合焊料熔点要求，避免过热导致镀层脱落或变形。

3 本产品为精密金属件，禁止使用暴力压入或强行敲击，以免造成螺纹损坏或应力集中。

4 储存时应保持干燥通风环境，避免长时间暴露在高湿或盐雾环境中，防止氧化。

5 使用前请检查是否有毛刺或异物残留，确保焊接质量与电气绝缘性能。

6 若需长期户外或恶劣环境下使用，建议搭配密封胶或防护涂层增强防护等级。

7 本品不可用于承载大载荷或高扭矩场合，仅限轻负载机械连接用途。
