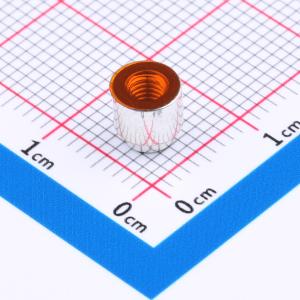

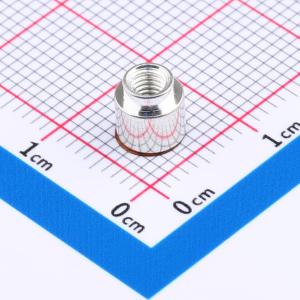

广东怡远电路板表贴圆螺母柱 PCB贴片连接器 M3x5.56xL4+1.53mm 铜镀锡 SMTSOM340BTR

工业品

价格：￥0.528318

原价：￥ 0.5391

50+￥0.49833￥0.5085

1000+￥0.42336￥0.432

5000+￥0.408366￥0.4167

品牌名称: 广东怡远
商品型号: SMTSOM340BTR
商品编号: C49236533
商品毛重: 1克(g)

孔径&板高

插深（A）

广东仓2,030

购买数量

个

(1000个/圆盘，最小起订量5个，递增量：5)

总价金额：

￥0.00

近期成交1单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 本产品为广东怡远品牌SMT贴片式圆螺母柱，型号SMTSOM340BTR，专用于PCB电路板表面贴装连接。

2 螺纹规格为M3.0×0.5mm，符合公制标准，适用于M3螺钉配合使用。

3 总长度为L4+1.53mm（即5.56mm），其中主体长度4mm，头部高度1.53mm，结构紧凑适合高密度布线场景。

4 主体外径Φ5.56±0.10mm，安装孔径建议匹配该尺寸，确保装配稳定。

5 材质为C3604黄铜，具有良好的导电性、强度和耐腐蚀性能，适用于电子设备中长期服役。

6 表面处理为镀镍后镀锡（Tin Matte 2-3μm over Nickel 1-3μm），具备优良的焊接性能与抗氧化能力，满足RoHS环保要求。

7 顶部直径Φ4.09±0.10mm，便于焊盘设计与回流焊工艺控制。

8 支持自动化贴片生产，采用13英寸可回收卷带包装，宽度24mm，兼容EIA-481标准，适合真空吸嘴拾取。

9 产品经过去毛刺和锐角处理，表面光滑无残留，防止划伤PCB或影响焊接质量。

使用场景 APPLICATIONS

1 广泛应用于消费电子、工业控制、通信设备等领域的PCB板上，作为固定螺钉的支撑结构。

2 适用于需要通过SMT工艺一次性完成贴装的自动化生产线，提升装配效率。

3 可用于连接机壳、散热器、传感器模块或其他金属部件到PCB板上，提供机械支撑与电气接地路径。

4 常见于小型电子产品如智能穿戴设备、物联网终端、电源模块、电机控制器等对空间要求较高的场合。

5 在需要频繁拆装维护的设备中，也可作为可更换的螺母柱组件使用。

注意事项 PRECAUTIONS

1 安装前请确认PCB板开孔尺寸为Φ5.56mm左右，以保证螺母柱顺利插入并稳固贴合。

2 推荐使用标准回流焊工艺进行焊接，避免过热导致变形或氧化。

3 焊接时注意温度曲线控制，建议峰值温度不超过260℃，时间不超过60秒。

4 若需手动焊接，请使用合适焊锡丝与烙铁，避免长时间加热造成材料脆化。

5 请勿在未清洁的PCB表面安装，以免影响焊接质量。

6 存储环境应干燥通风，避免高温高湿导致表面氧化。

7 使用过程中若发现松动或脱落，应检查是否因焊点不牢固或板材厚度不足所致。

8 最小板厚建议不低于1.0mm，以确保足够的机械强度支持。
