9.8折

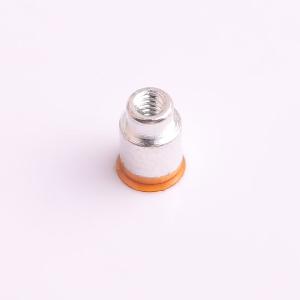

广东怡远电路板表贴圆螺母柱 PCB贴片连接器 M1.6x3.18xL3+1.53mm 铁镀锡 SMTSOM1.630STR

工业品

价格：￥0.512834

原价：￥ 0.5233

50+￥0.483728￥0.4936

1500+￥0.410914￥0.4193

4500+￥0.39641￥0.4045

品牌名称: 广东怡远
商品型号: SMTSOM1.630STR
商品编号: C49236524
商品毛重: 1克(g)

孔径&板高

插深（A）

广东仓6,870

购买数量

个

(1500个/圆盘，最小起订量5个，递增量：5)

总价金额：

￥0.00

近期成交3单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 本产品为广东怡远品牌SMT表贴式圆螺母柱，型号SMTSOM1.630STR，专用于PCB电路板表面贴装，具备高精度与稳定电气连接性能

2 螺纹规格为M1.6×0.35mm，适用于微型电子设备中的紧固与连接需求，适合空间受限的精密组装场景

3 主体材质为Steel 1215（铁基材料），具有良好的机械强度和可加工性，满足工业级应用要求

4 表面处理采用镍层+镀锡工艺（Tin Matte 2-3μm over Nickel 1-3μm），提升抗氧化能力与焊接性能，确保长期使用可靠性

5 外形为圆柱形设计，直径Φ3.18±0.10mm，总长度L=3.0±0.05mm（含头部高度1.53±0.05mm），结构紧凑，适合自动化贴片机作业

6 通孔设计，内径φ2.41±0.10mm，便于螺钉或导线穿入，实现机械固定与电气导通双重功能

7 支持SMT回流焊工艺，符合EIA-481标准卷带包装，适配真空拾取装置，提高生产线效率

8 通过RoHS认证，环保无铅，符合国际电子制造环保规范

使用场景 APPLICATIONS

1 广泛应用于消费类电子产品、通信设备、医疗仪器、工业控制板等需要微型螺母柱连接的PCB板上

2 适用于需要在电路板上安装小型螺丝、传感器、接插件或其他元器件的场合

3 常见于手机、平板电脑、智能穿戴设备、无人机、物联网模块等高密度布线电路板中

4 可作为支撑柱、接地柱、定位柱或螺纹接口使用，增强结构稳定性与装配精度

5 配合自动贴片机进行批量生产，适用于大规模电子制造流程

注意事项 PRECAUTIONS

1 安装前需确认PCB板开孔尺寸是否匹配（建议开孔直径≥3.18mm），避免因孔径过小导致插入困难或变形

2 焊接温度应控制在标准回流焊参数范围内（通常217℃~260℃），防止过热造成镀层脱落或材料变形

3 不建议在高温高湿环境中长期暴露，虽然表面有镀锡保护，但长时间腐蚀仍可能影响使用寿命

4 使用时注意保持螺母柱清洁，避免油污、氧化物等影响焊接质量

5 请勿将该产品用于高压或大电流传输路径，其主要功能为机械支撑与螺纹连接，非主载流部件

6 存储环境应干燥通风，避免受潮生锈，推荐保存于防静电袋中并远离强磁场区域

规格书
