广东怡远电路板表贴圆螺母柱 PCB贴片连接器 M2x5.56xL6.6+1.53mm 铜镀锡 SMTSOM266BTR

工业品

价格：￥0.783902

原价：￥ 0.7999

50+￥0.73941￥0.7545

1200+￥0.62818￥0.641

4800+￥0.605934￥0.6183

品牌名称: 广东怡远
商品型号: SMTSOM266BTR
商品编号: C49236522
商品毛重: 1克(g)

孔径&板高

插深（A）

广东仓845

购买数量

个

(600个/圆盘，最小起订量5个，递增量：5)

总价金额：

￥0.00

近期成交4单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

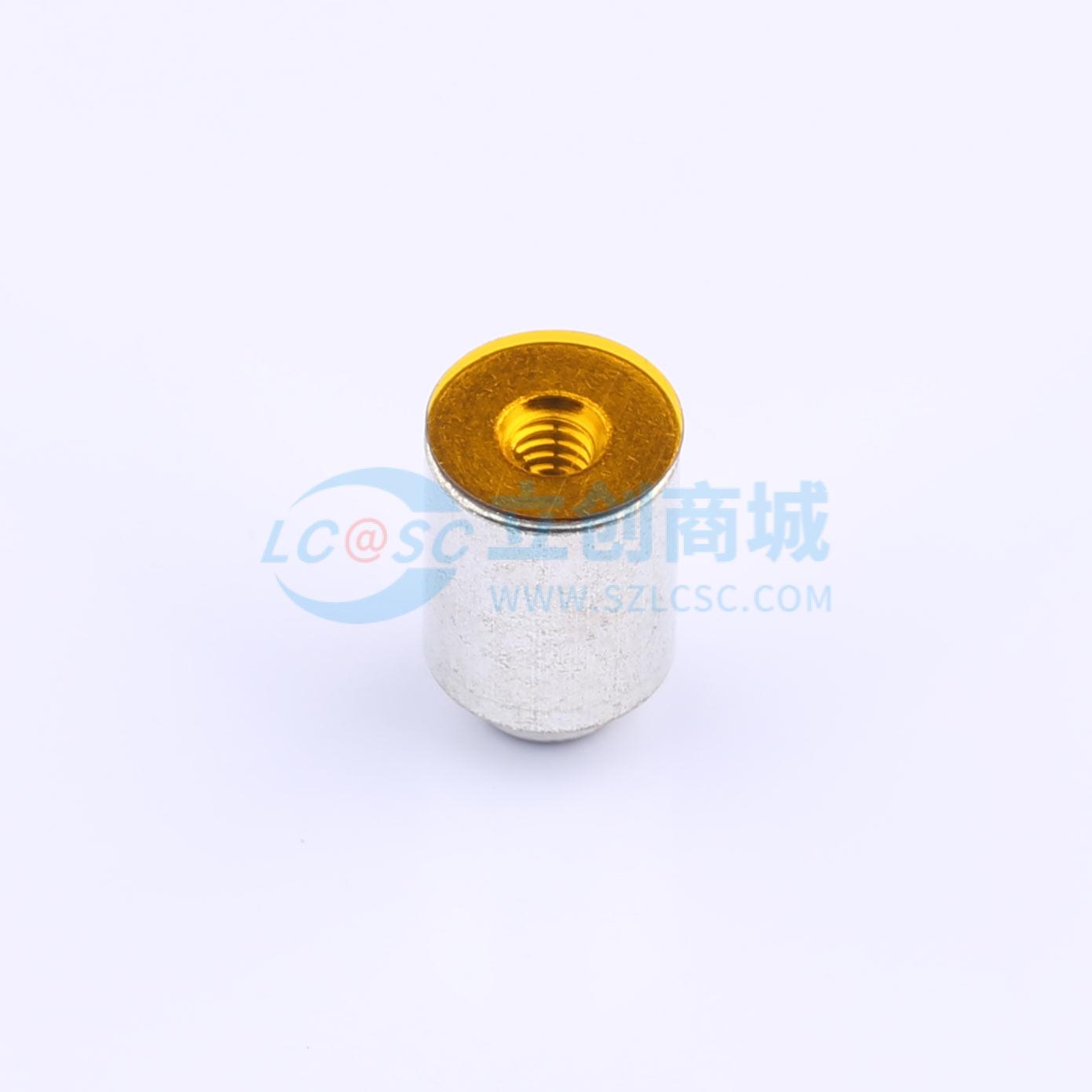

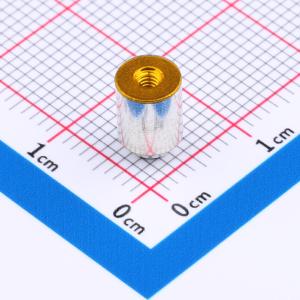

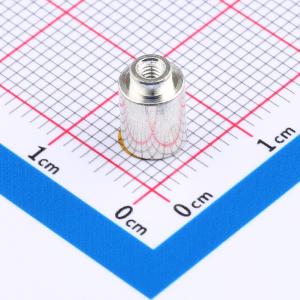

1 该螺母柱为广东怡远品牌，型号SMTSOM266BTR，专用于PCB电路板表面贴装（SMT），具备高精度和稳定电气连接性能

2 外形为圆柱形，主体直径Φ5.56mm，顶部台阶直径Φ3.6mm，总长度6.6mm，设计紧凑，适用于空间受限的电子设备装配

3 螺纹规格为M2×0.4，符合公制标准，螺纹部分长度适中，可与M2螺钉可靠配合，确保紧固力稳定

4 材质为铜C3604（黄铜），具有良好的导电性、延展性和抗腐蚀能力，适合在电子环境中长期使用

5 表面处理为镀镍1-3μm+镀锡2-3μm哑光层，提升抗氧化能力和焊接性能，同时满足RoHS环保要求

6 安装方式为贴片式（SMT），适用于自动化贴片机作业，支持真空吸嘴取放，提高生产效率

7 孔类型为通孔，内径Φ2.0mm，允许螺钉自由穿过，实现机械固定与电气连接双重功能

8 支持最小板厚≥0.8mm，板开孔尺寸建议为Φ5.56±0.10mm，安装边缘最小距离需大于等于1.5mm以避免应力集中

9 产品经过去毛刺处理，表面光滑无锐角，防止划伤PCB或造成短路风险

10 包装采用13英寸可回收盘带，带宽24mm，附有聚酰亚胺标签，便于自动拾取和防静电保护

使用场景 APPLICATIONS

1 广泛应用于消费类电子产品，如智能手机、平板电脑、智能穿戴设备中的PCB板固定结构

2 适用于工业控制模块、通信设备、电源模块等需要小型化、高密度组装的电路板连接场景

3 常见于需要将金属外壳或散热器通过螺钉固定在PCB上的位置，提供可靠的机械支撑和接地路径

4 可用于医疗电子设备、车载电子系统等对可靠性要求较高的领域

5 适合批量自动化生产线，配合SMT贴片工艺实现高效装配

6 适用于需要耐腐蚀、导电性良好且具备一定强度的电子组件连接部位

注意事项 PRECAUTIONS

1 安装前请确认PCB板开孔尺寸为Φ5.56mm，公差范围±0.10mm，过小可能导致无法插入，过大则影响定位精度

2 建议板厚度不低于0.8mm，以保证安装后结构稳定性

3 安装时需确保焊盘布局合理，推荐焊盘直径不小于Φ4.0mm，间距适当，避免焊接短路

4 焊接温度建议控制在250℃以下，时间不超过3秒，防止高温导致镀层脱落或材料变形

5 避免在振动剧烈或冲击频繁的环境中使用，否则可能影响螺纹寿命

6 使用前检查产品是否清洁无氧化物，如有污染应先清洗再进行焊接

7 不得用于高压或大电流传输路径，仅作为机械固定与轻载电气连接用途

8 本品不可用于食品接触或人体直接接触环境，虽符合RoHS标准但非医用级材料
