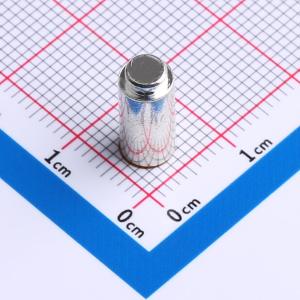

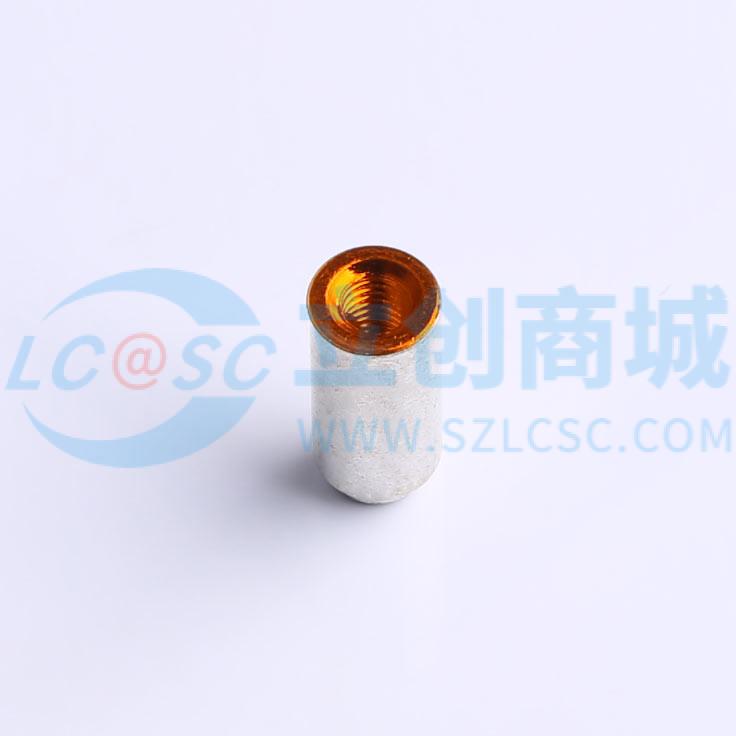

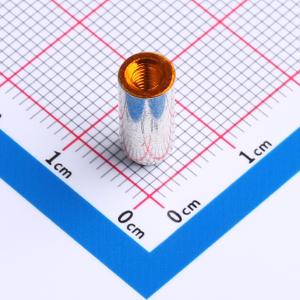

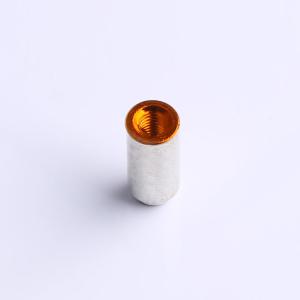

广东怡远电路板表贴圆螺母柱 PCB贴片连接器 M3x5.56xL11+1.53mm 铜镀锡盲孔 SMTSOM3110BTRB

工业品

价格：￥1.168846

原价：￥ 1.1927

50+￥1.1025￥1.125

900+￥0.936684￥0.9558

5100+￥0.903462￥0.9219

品牌名称: 广东怡远
商品型号: SMTSOM3110BTRB
商品编号: C49236517
商品毛重: 1克(g)

广东仓295

购买数量

个

(300个/圆盘，最小起订量5个，递增量：5)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 本产品为广东怡远品牌SMT表贴式圆螺母柱，型号SMTSOM3110BTRB，专用于PCB电路板表面贴装场景

2 外形为圆柱形，主体直径Φ5.56mm，总长度11.0mm，盲孔结构设计，适合需要隐藏安装或避免穿透的场合

3 螺纹规格为M3.0，适用于标准M3螺钉配合使用，提供稳定可靠的连接强度

4 材质采用C3604黄铜（即H62黄铜），具备良好的导电性、耐腐蚀性和机械强度，适合电子设备中的长期使用

5 表面处理为镍层1-3μm+锡层2-3μm（Tin Matte over Nickel），具有优异的抗氧化性能和焊接性能，满足RoHS环保要求

6 盲孔设计有效防止螺钉穿出板外，提升装配安全性与整洁度

7 顶部尺寸为Φ4.09mm，便于自动贴片机拾取，支持真空吸嘴作业，提高自动化生产效率

8 配套13英寸回收盘包装，符合EIA-481标准，适用于SMT生产线连续供料

9 产品经过去毛刺和锐角打磨处理，表面光滑无残留，确保组装过程中不划伤PCB或其他部件

使用场景 APPLICATIONS

1 适用于各类电子设备的PCB板固定连接，如消费类电子产品、工业控制板、通信设备、医疗仪器等

2 广泛应用于需要通过SMT工艺进行自动贴装的高密度电路板场景

3 特别适合空间受限或需避免螺钉穿出的结构设计，例如薄型外壳内嵌件、叠层板之间连接

4 可作为PCB板与金属外壳、散热器、屏蔽罩之间的机械连接件

5 支持自动化贴片产线集成，适配高速贴片机及回流焊工艺流程

6 适用于对焊接可靠性和环境适应性有较高要求的工业级应用

注意事项 PRECAUTIONS

1 安装前请确认PCB板开孔尺寸为Φ5.56±0.10mm，以保证螺母柱顺利插入并贴合

2 建议板厚最小≥1.0mm，避免因板太薄导致安装后变形或脱落

3 安装边缘最小距离建议≥3.0mm，防止应力集中造成板材开裂

4 焊接时应控制温度曲线，避免长时间高温影响镀层性能或导致材料软化

5 不推荐在振动剧烈或频繁拆卸环境中使用，若需频繁拆装建议选用可拆卸型螺母柱

6 使用前检查是否有毛刺或氧化层，必要时可用酒精擦拭清洁

7 本产品为盲孔结构，不可用于贯穿式螺钉连接，需确认螺钉长度不超过螺母柱内孔深度

8 存放于干燥通风环境，避免潮湿导致氧化或腐蚀
