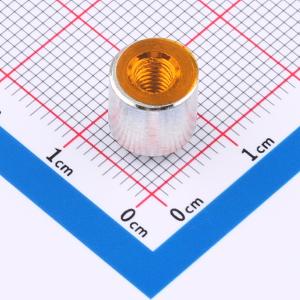

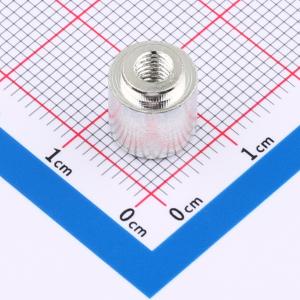

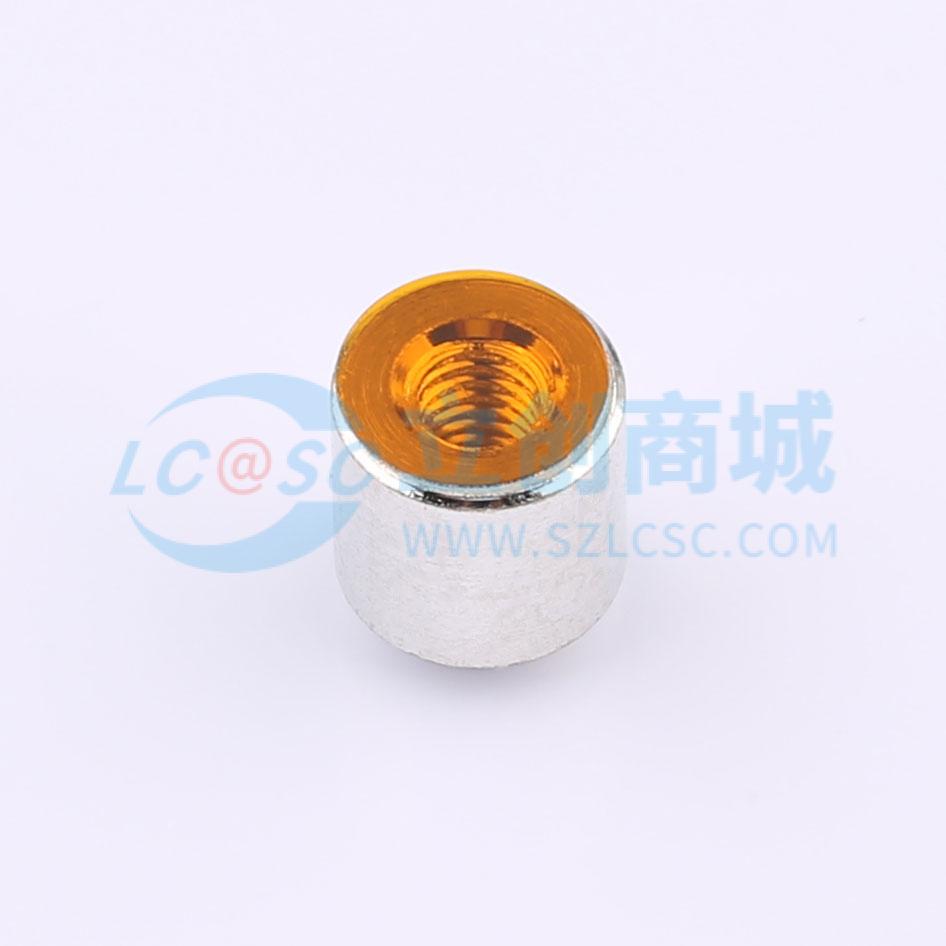

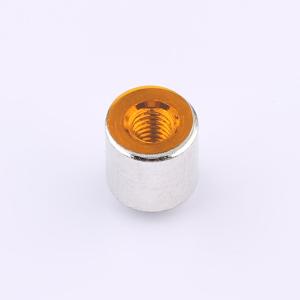

广东怡远电路板表贴圆螺母柱PCB贴片连接器 M4x8.74xL8+1.53mm 铜镀锡 SMTSOM480BTR

工业品

价格：￥1.339856

原价：￥ 1.3672

50+￥1.263808￥1.2896

800+￥1.073688￥1.0956

4800+￥1.035664￥1.0568

品牌名称: 广东怡远
商品型号: SMTSOM480BTR
商品编号: C49236477
商品毛重: 1克(g)

孔径&板高

插深（A）

广东仓425

购买数量

个

(400个/圆盘，最小起订量5个，递增量：5)

总价金额：

￥0.00

近期成交1单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 该螺母柱为广东怡远品牌SMTSOM480BTR型号，专用于PCB电路板表面贴装（SMT）场景，具备高精度和良好焊接性能

2 材质为黄铜C3604，具有良好的导电性、耐腐蚀性和机械强度，适合电子设备中的连接应用

3 表面处理采用镍层+锡层镀覆工艺（Tin Matte 2-3μm over Nickel 1-3μm），有效提升抗氧化能力与焊接可靠性，符合RoHS环保标准

4 规格为M4.0×0.7螺纹参数，适用于公制标准螺钉配合，螺纹部分长度为8.74mm，总长度为L8+1.53mm，结构紧凑

5 外形为圆柱形设计，主体直径Φ8.74±0.10mm，顶部直径Φ6.22±0.10mm，便于自动贴片机拾取与定位

6 安装方式为贴片式（SMT），适用于自动化生产线，提高装配效率与一致性

7 配套使用聚酰胺胶带卷盘包装（24mm宽度），支持真空吸嘴取料，满足现代电子制造的自动化需求

8 产品已去除毛刺与锐角，表面光滑清洁，避免划伤PCB或影响焊接质量

使用场景 APPLICATIONS

1 广泛应用于各类电子设备的PCB板上，作为固定螺丝的支撑结构，如电源模块、通信设备、工业控制板、消费类电子产品等

2 适用于需要在电路板上安装螺钉进行固定或接地的场合，例如外壳固定、散热器安装、传感器模块连接等

3 适合高密度布线的PCB设计，因其体积小、高度低，不影响其他元器件布局

4 可用于要求高可靠性的工业级、医疗级或汽车电子领域，特别是在需通过RoHS认证的产品中

5 支持回流焊工艺，适用于SMT贴片生产线，适配全自动贴片机与波峰焊设备

注意事项 PRECAUTIONS

1 安装前请确认PCB板开孔尺寸是否匹配Φ8.74mm，确保螺母柱能顺利插入并焊接牢固

2 建议板厚最小不低于1.0mm，以保证足够的支撑强度和焊接稳定性

3 焊接温度应控制在标准回流焊曲线范围内，避免过热导致镀层脱落或材料变形

4 使用前检查产品是否有氧化、污染或损伤，确保焊接质量

5 螺纹部分需保持清洁，防止异物影响螺钉旋入顺畅度

6 不建议用于高振动环境下的长期负载支撑，若需更高强度可考虑加长型或压铆式螺母柱

7 存放时应避免高温高湿环境，防止镀层氧化或生锈
